Как подготовить DXF для лазерной резки металла: файл, чертёж и ведомость деталей

Для заказа партии пластин, косынок или фланцев подготовьте три связанные части: DXF с геометрией, читаемый чертёж с размерами и требованиями, ведомость с материалом, толщиной и количеством каждой позиции. Перед отправкой повторно откройте экспортированный DXF, измерьте контрольный размер и сверьте редакции файлов. Так производитель получает однозначное задание, а не набор похожих картинок.

Ниже — порядок самопроверки комплекта для расчёта и подготовки заказа. Версию DXF, единицы, допустимые объекты и правила технологической подготовки нужно подтвердить у исполнителя: универсального набора настроек для всех участков лазерной резки нет.

Что передавать: контур DXF отдельно от чертежа и ведомости

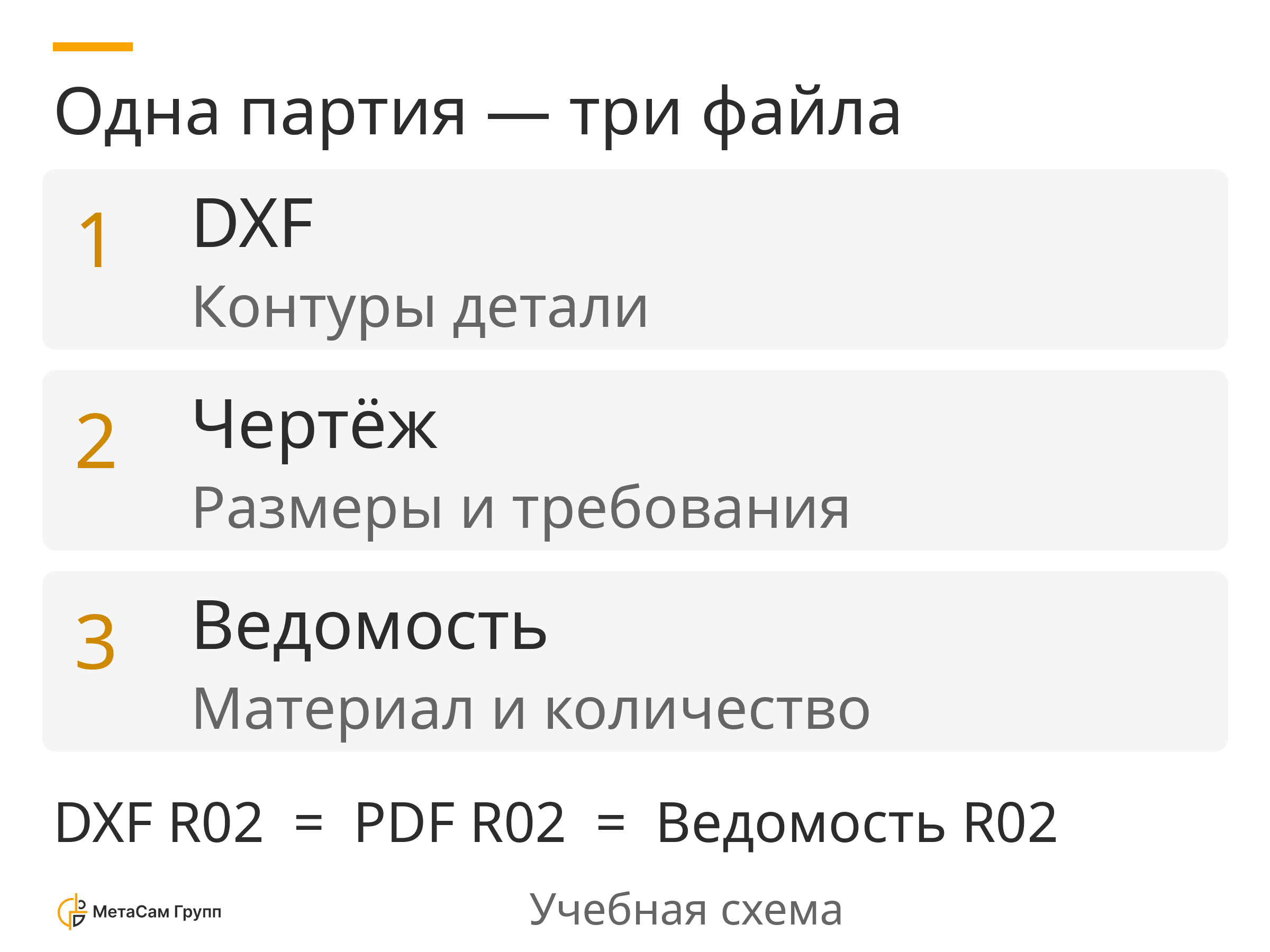

У трёх документов разные задачи. Геометрия показывает форму заготовки, чертёж — размеры и требования к результату, ведомость — состав партии. Если в письме есть только файл plate.dxf, по нему нельзя уверенно определить ни материал, ни нужное количество.

DXF может содержать не только контуры, но и текст, слои и служебные объекты. Поэтому само расширение не делает файл готовым для резки. Для передачи партии полезно отделить геометрию обработки от оформления чертежа и явно описать назначение каждого файла.

Часть комплекта	Что в ней должно быть	Что с ней сверить
DXF детали	Наружный контур, отверстия, пазы; согласованные слои операций	Форма и контрольные размеры совпадают с чертежом
Чертёж, например PDF	Обозначение, размеры, допуски, материал, толщина, требования к кромке	Та же позиция и редакция, что у DXF
Ведомость	Позиция, имена файлов, материал, толщина, количество, редакция	Перечислены все заказываемые детали, нет устаревших файлов
Сопроводительное письмо	Что требуется: расчёт или запуск согласованной партии; дополнительные операции и желаемая дата	Понятно, какой комплект заменяет предыдущий

При экспорте из оформленного чертежа вместе с контуром могут попасть рамки, размеры и другие линии. На это отдельно указывает Autodesk в разборе экспорта DXF из Fusion. Не рассчитывайте, что принимающая программа сама отличит заготовку от оформления.

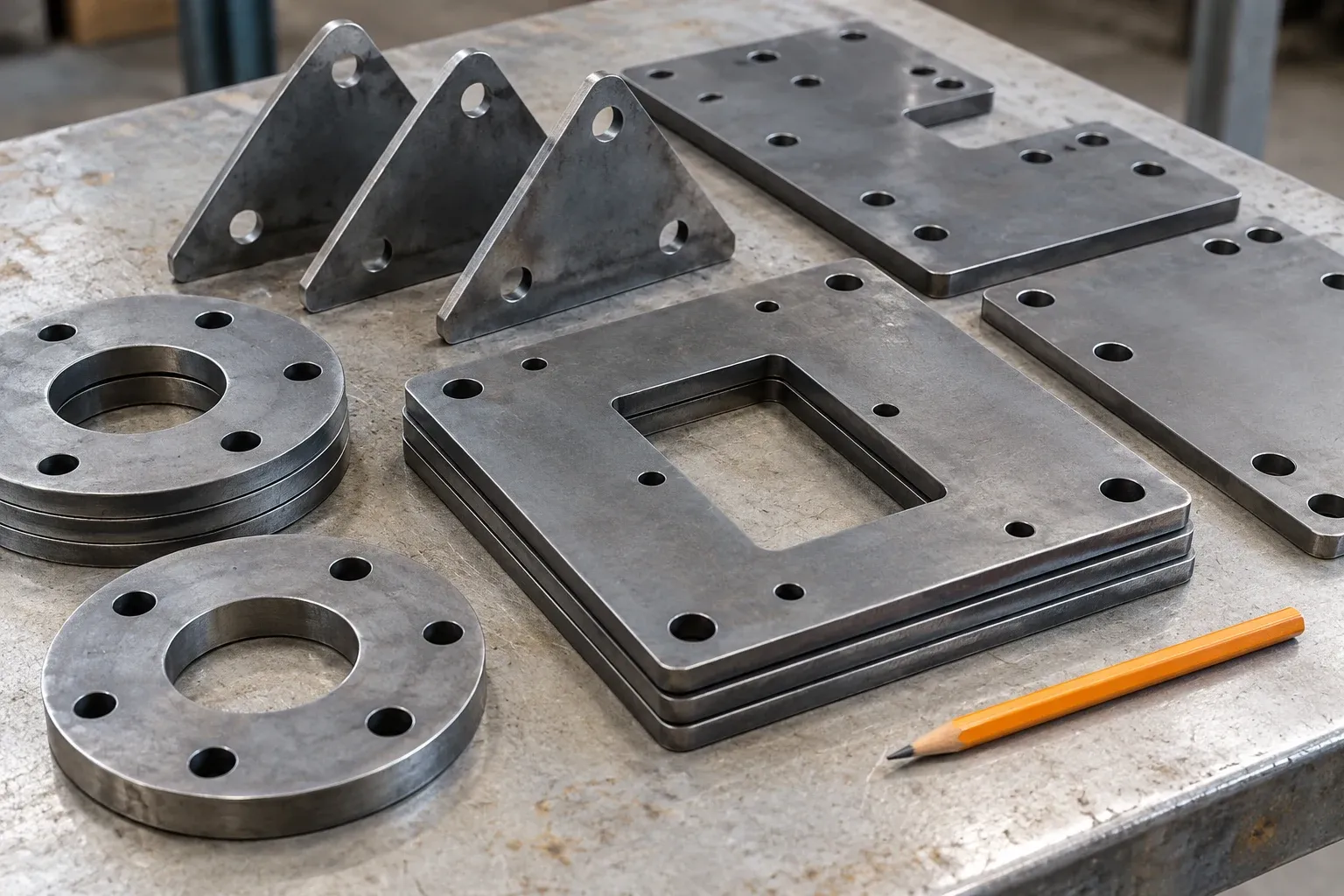

Услуга лазерной резки металла подходит для изготовления пластин, косынок, фланцев и других листовых заготовок. Статья помогает собрать исходные данные для такого заказа, но не заменяет согласование производственного файла.

Масштаб и единицы: сравните размер в файле с контрольным размером

Проверять нужно именно экспортированный DXF, а не только исходную модель. Откройте его в разрешённой локальной CAD-программе и измерьте размер, который однозначно указан на чертеже: например, наружную длину прямоугольной пластины. Подпись размерной линии сама по себе не доказывает, что геометрия имеет ту же длину.

Для передачи контура обычно используют натуральный размер, 1:1, с явно указанными единицами. Но запись «миллиметры» в письме не исправляет неверный экспорт. В документации Fusion по экспорту развёртки выбор единиц предусмотрен отдельным шагом; их нужно проверить и на стороне импорта.

Учебный пример: на чертеже ненесущей демонстрационной пластины длина равна 120 мм, а после импорта DXF измерение показывает 12 мм. Отношение 120 / 12 = 10 — геометрия отличается в десять раз. Это повод проверить настройки экспорта и импорта, а не сразу растягивать полученный файл: сначала выясните, где возникло несоответствие.

После исправления повторите измерение наружного размера и одного внутреннего элемента. Если габарит совпал, а отверстие или расстояние между отверстиями — нет, проблема уже не сводится к единому масштабу. Не подгоняйте отдельные элементы без проверки исходного чертежа.

Замкнутые контуры, дубли и самопересечения: как выглядит ошибка

Для обычной плоской заготовки наружная граница и границы сквозных отверстий должны однозначно задавать нужные области. При этом замкнутость не означает, что любая программа обязана требовать одну полилинию: контур может состоять из согласованного набора объектов. Важны отсутствие случайных разрывов и правильное распознавание геометрии в принятом процессе.

Открытые линии могут быть намеренной разметкой или другой операцией. Их нельзя молча «закрывать», чтобы файл прошёл проверку. Сначала сопоставьте линию с назначением на чертеже.

Ошибка	Почему её легко пропустить	Что проверить перед передачей
Разрыв на стыке	На общем виде концы кажутся соединёнными	Совпадение конечных точек, состояние замкнутости и результат проверки контура
Две линии на одном месте	Визуально выглядит как одна линия	Наличие дублирующих объектов средствами CAD
Самопересечение	Общая форма узнаваема, но граница пересекает сама себя	Узлы, петли, пересекающиеся участки и соответствие чертежу
Случайный короткий отрезок	Теряется рядом с основным контуром	Посторонние объекты, в том числе за пределами детали
Лишняя внутренняя линия	Может выглядеть как ось или размер	Назначение слоя: рез, маркировка или справочная графика

Дубли особенно важны: Autodesk предупреждает, что наложенные профили могут привести к повторному прохождению участка и повреждению детали. Для AutoCAD есть команда OVERKILL, которая удаляет дублирующиеся или перекрывающиеся линии, дуги и полилинии. Это пример инструмента CAD, а не универсальная команда подготовки заказа: очистку выполняйте на копии и после неё проверяйте, что нужные объекты сохранились.

Не выбирайте произвольный большой допуск объединения, чтобы исчезли все разрывы. Такая очистка может изменить геометрию. Критерий исправления — соответствие детали исходному заданию, а не отсутствие сообщений программы.

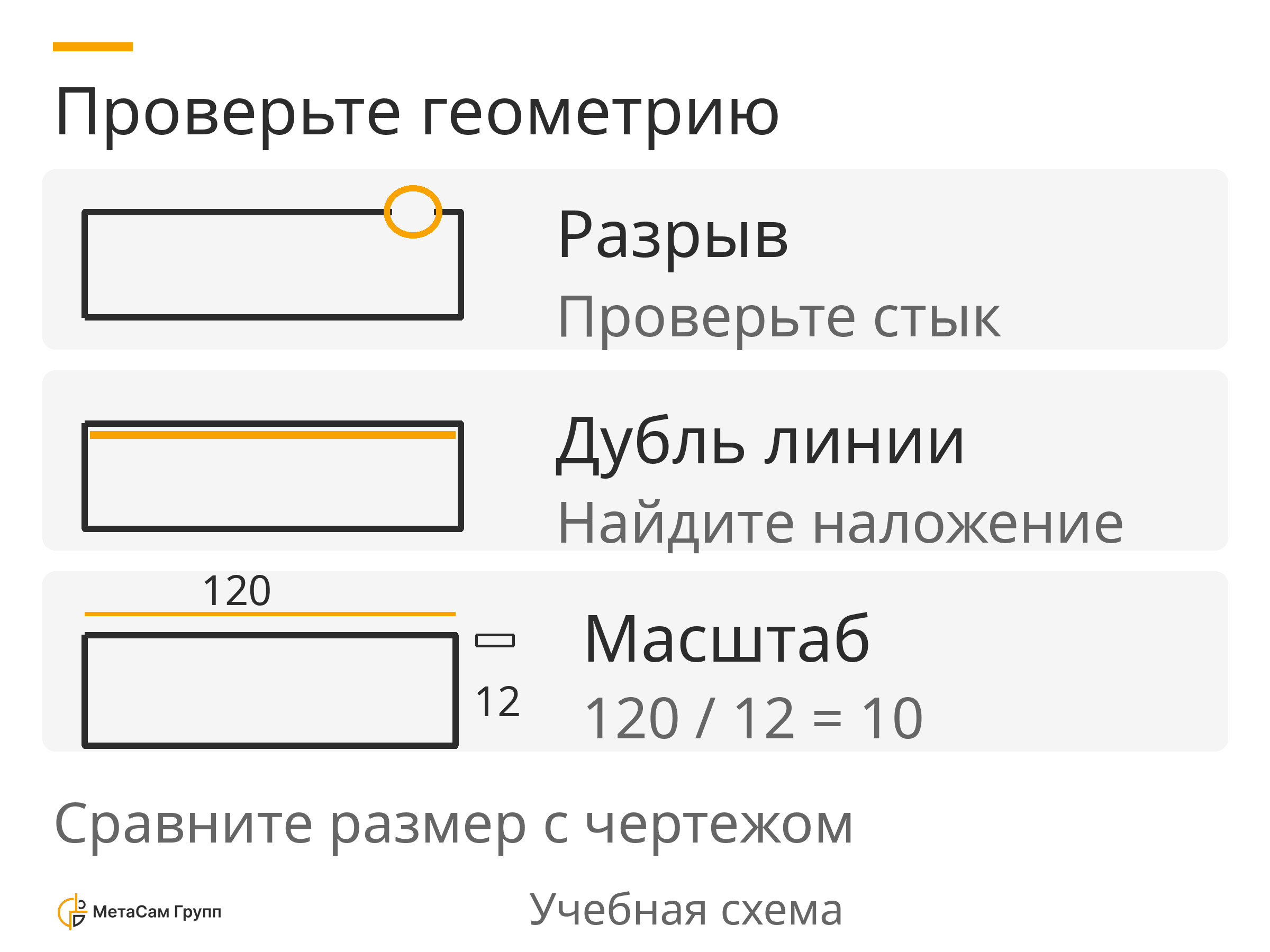

Учебная схема показывает условную ненесущую деталь. Разрыв и наложенные линии выделены для наглядности; это не рабочий чертёж и не допуск производства.

Слои реза и маркировки: не смешивайте операции

Слой помогает передать назначение объектов, но его имя не является командой станку. Если вы используете названия CUT и MARK, опишите их в письме и подтвердите принятую схему с исполнителем. Цвет линии тоже не гарантирует правильного назначения операции.

Для самопроверки включайте слои по одному. На слое реза должны оставаться только согласованные элементы резки; маркировку, линии гиба и справочную графику нужно различать. Не переносите рамку, штамп, размеры и штриховку в рабочую геометрию только потому, что они уже есть в исходном чертеже.

Сплайны и текст

Сплайн — не автоматически ошибочный объект. В документации Fusion преобразование сплайнов в полилинии рекомендовано для случая, когда оборудование не поддерживает сплайны; при преобразовании задаётся допустимое отклонение от исходной кривой. Поэтому не нужно объявлять одну старую версию DXF или один тип объектов подходящим для любого производства.

До экспорта уточните поддерживаемые объекты и способ передачи надписей. Номер позиции может быть текстом на чертеже, маркировкой на металле или прорезью — это разные результаты. Не превращайте все надписи в контуры реза без задания. Если надпись должна вырезаться насквозь, отдельно проверьте, что будет с внутренними участками букв после резки.

Развёртка и готовая деталь — не одно и то же

Если после резки предусмотрена гибка, в комплекте должны различаться геометрия плоской заготовки и чертёж готовой детали. Не выдавайте вид согнутой детали за развёртку. Кто готовит развёртку и по каким исходным данным, нужно определить до передачи производственного файла; наличие 3D-модели само по себе этот вопрос не закрывает.

Материал, толщина, количество и кромка: чего недостаточно в геометрии

Одинаковый контур может относиться к разным заказам. Пластина из другого материала, другой толщины или с дополнительной обработкой кромки — уже другое задание. Не прячьте эти сведения только в имени файла: в ведомости и чертеже их проще проверить и сопоставить.

Укажите марку материала в принятом проектом обозначении, толщину листа и число деталей каждой позиции. Слова «обычная сталь» или «как в прошлый раз» оставляют неопределённость. Если материал предоставляет заказчик, сообщите об этом и передайте сведения о листе для оценки возможности раскроя.

Для кромки опишите требуемый результат: нужны ли удаление грата, притупление, фаска или подготовка под следующую операцию. Фаска не появляется автоматически из плоского контура DXF. Объём такой обработки должен быть виден в чертеже и составе заказа.

Не назначайте минимальный диаметр отверстия по чужому общему правилу и не подставляйте универсальную точность реза. Выполнимость конкретных отверстий, пазов и допусков зависит от материала, толщины, геометрии и принятой технологии. Если важна посадка, укажите требование на чертеже, чтобы исполнитель оценил весь маршрут изготовления.

Пустая ведомость для копирования

Таблицу можно перенести в электронную таблицу и заполнить перед отправкой. Для каждой позиции укажите оба имени файлов — DXF и чертежа. Одна строка должна описывать однозначную заказываемую деталь.

Позиция	Файлы DXF / чертёж	Материал	Толщина, мм	Количество, шт.	Редакция	Требования к кромке
…	… / …	…	…	…	…	…
…	… / …	…	…	…	…	…

Если геометрия одинакова, а материал или толщина различаются, дайте этим строкам различимые обозначения. Для дополнительных операций можно добавить столбцы «маркировка», «следующая операция» и «комплект поставки».

На расчёт влияют не только масса или площадь листа, но и длина реза, число внутренних контуров, размер партии и дополнительные операции. Полный комплект позволяет оценивать именно ваш заказ, а не условную деталь по картинке. Согласованная дата готовности также относится ко всей партии с её обработкой и комплектованием.

Ревизии и зеркальные детали: как собрать однозначную партию

Редакция, или ревизия, связывает геометрию с требованиями. Если после расчёта вы изменили отверстие, нужно обновить соответствующий DXF, чертёж и строку ведомости, а в письме указать, какой комплект заменён. Изменение одной даты в имени архива не объясняет, что именно стало другим.

Удобная схема именования — обозначение детали и редакция, например p-01-r02.dxf и p-01-r02.pdf. Это пример организации файлов, а не обязательный стандарт МетаСам. Важнее, чтобы обозначения в ведомости и внутри документов совпадали, а в отправляемой папке не лежали варианты final, final-new и final-correct без ясного приоритета.

Позиция	DXF	Чертёж	Ведомость	Решение перед отправкой
P-01, учебный пример	R02	R02	R02	Редакции согласованы между собой
P-02, учебный пример	R01	R02	R02	Остановить передачу позиции и устранить расхождение

Совпадение номера редакции — необходимая проверка комплекта, но не доказательство правильности геометрии. Размеры тоже нужно сопоставить.

DXF, чертёж и ведомость связывают через обозначение позиции и редакцию. Несовпадение нужно устранить до передачи партии в работу.

Левая и правая детали

Для асимметричных деталей явно задайте левое и правое исполнение, обозначения и количество каждого. Не оставляйте исполнителю догадку, нужно ли зеркалить контур при раскладке. Особенно важно показать сторону, если есть маркировка, фаска, покрытие с одной стороны или дальнейшая гибка.

Зеркалирование в плоскости файла и переворот реальной заготовки не всегда дают один и тот же результат с учётом следующих операций. Направление и вид нужно однозначно показать на чертеже. Если ограничения на поворот или ориентацию относительно проката важны по проекту, передайте их вместе с геометрией.

Когда вырезанные детали входят в сборочный заказ, свяжите их с позициями узла. Для такого сценария полезен раздел изготовления металлоконструкций по чертежам: в нём описана передача деталей в дальнейшее производство.

Что делать, если есть только эскиз или PDF

Отправьте имеющийся материал, если на нём можно однозначно прочитать форму, размеры, отверстия и пазы. Добавьте материал, толщину, количество и требования к результату. МетаСам Групп принимает эскизы и чертежи для предварительного расчёта; подготовку рабочего файла, её состав и стоимость нужно определить до запуска.

PDF может содержать векторную графику или скан. Ни переименование расширения, ни автоматическая конвертация не подтверждают правильность полученного контура. После восстановления геометрии нужно сравнить её с размерами и согласовать спорные места с разработчиком документации.

Конфиденциальные чертежи не загружайте в сторонние онлайн-просмотрщики и конвертеры без разрешения владельца. Для проверки используйте согласованное программное обеспечение и установленный порядок передачи документов.

Чек-лист перед отправкой

1. Геометрия: повторно открыт экспортированный DXF, измерены контрольные размеры, проверены разрывы, дубли и лишние объекты.
2. Операции: рез, маркировка и справочная графика различимы; назначение слоёв описано.
3. Чертёж: читаются обозначение, размеры, допуски, материал, толщина и требования к кромке.
4. Ведомость: есть все позиции, имена файлов, количества и редакции; левые и правые исполнения различаются.
5. Комплект: исключены устаревшие варианты, а изменения относительно предыдущей отправки перечислены в письме.
6. Технологические вопросы: подтверждены версия DXF, единицы, допустимые объекты, способ передачи раскладки и ответственность за компенсацию ширины реза.
7. Следующий шаг: в письме понятно, запрашивается расчёт или передаётся уже согласованный комплект для производства.

Если DXF и чертёж расходятся, не выбирайте один из них «главным» по собственной догадке. Укажите конкретное расхождение и передайте вопрос разработчику. Это полезнее, чем исправлять файл так, чтобы он просто открылся.

Частые вопросы

Можно ли переименовать PDF в DXF?

Нет. Замена расширения не превращает содержимое PDF в геометрию DXF. Нужны корректный экспорт из исходной CAD-системы либо восстановление геометрии с последующей проверкой размеров.

Нужно ли самостоятельно делать раскладку на листе?

Сначала подтвердите формат передачи с исполнителем. Для расчёта партии важно иметь отдельные идентифицируемые позиции и количество. На странице услуги МетаСам Групп подготовка раскладки указана в составе работ; если вы передаёте собственную раскладку, нужно согласовать её применение, ориентацию деталей и исходные размеры листа.

Какую версию DXF и какие единицы выбирать?

Ту версию, единицы и набор объектов, которые подтверждены для принимающего программного обеспечения. Не считайте DXF R12, DXF 2000 или любой другой вариант универсальным требованием МетаСам. После согласованного экспорта повторно откройте файл и проверьте реальные размеры.

Нужно ли заранее компенсировать ширину реза?

До изменения контура договоритесь, кто вносит компенсацию и на каком этапе. Передайте номинальные размеры детали и явно сообщите, если геометрия уже смещена. Иначе одна и та же поправка может быть учтена повторно. Значение и способ компенсации определяет технологический процесс, а не общий совет из статьи.

Можно ли заказать резку по эскизу?

Да, эскиз с однозначными размерами подходит для предварительного обращения. До изготовления потребуется согласованный комплект исходных данных. Если рабочий файл ещё нужно подготовить, его подготовку и стоимость включают в обсуждение заказа.

Отправить ТЗ на лазерную резку

АО «МетаСам Групп» выполняет лазерную резку листовых деталей по согласованной документации. Приложите DXF, чертёж и ведомость с материалом, толщиной и количеством, укажите требования к кромке и дальнейшим операциям — запросите расчёт партии.

Отправить ТЗ на info@metasam.ru — удобный путь для передачи комплекта с DXF и ведомостью. Описание состава работ — в разделе лазерной резки металла. Если полного комплекта пока нет, перечислите в письме недостающие данные и приложите имеющийся эскиз.
