Изготовление металлоконструкций по чертежам

АО «МетаСам Групп» выполняет изготовление металлоконструкций по чертежам заказчика для промышленных, складских, коммерческих и инфраструктурных объектов. Если у вас уже разработаны КМД, рабочие чертежи и спецификация, мы проверим комплектность документации, рассчитаем стоимость и сроки, подготовим металл и запустим конструкции в производство после согласования технических вопросов.

Услуга подходит заказчикам, которым не требуется разработка проекта с нуля, но нужен завод для изготовления по готовой документации. В состав заказа можно включить антикоррозийную окраску, дробеструйную очистку, маркировку, комплектацию и отгрузку на объект.

Когда требуется изготовление по готовым чертежам

Производство металлоконструкций по чертежам заказывают, когда проектная часть выполнена сторонней организацией, генеральным подрядчиком или проектным институтом, а документацию необходимо передать на завод. Такой формат подходит для нового строительства, реконструкции, замены элементов и выпуска дополнительной партии.

• КМД разработаны и согласованы, требуется изготовление каркаса;
• есть чертежи отдельных колонн, балок, ферм, связей или площадок;
• нужно изготовить конструкции по проекту для очереди строительства;
• требуется повторный выпуск элементов по ранее примененной документации;
• часть чертежей готова, но отдельные марки требуют уточнения.

В отличие от общей услуги изготовления металлоконструкций, эта страница ориентирована на заказчиков, которые уже располагают КМД, рабочими чертежами или комплектом производственной документации.

Что входит в услугу

• прием КМД, чертежей заказчика, ведомостей элементов и спецификаций;
• проверка документации перед запуском в производство;
• расчет потребности в металлопрокате и комплектующих;
• резка, сверление и обработка деталей;
• сборка и сварка отправочных марок;
• контроль геометрии, размеров и сварных соединений;
• очистка поверхности и нанесение согласованного покрытия;
• маркировка, комплектация партий и подготовка к отгрузке.

Производственная площадка МетаСам Групп занимает около 5000 м², заявленная мощность составляет до 6000 тонн металлоконструкций в год. Возможности производства позволяют выпускать крупногабаритные элементы длиной до 18 метров без стыков, колонны высотой до 18 метров, фермы пролётом до 36 метров и сварные двутавровые балки высотой до 2000 мм.

С какими конструкциями работаем

Изготавливаем конструкции для складов, ангаров, производственных цехов, котельных, торговых зданий и технологических площадок. Для деталей сложной формы может применяться лазерная резка металла.

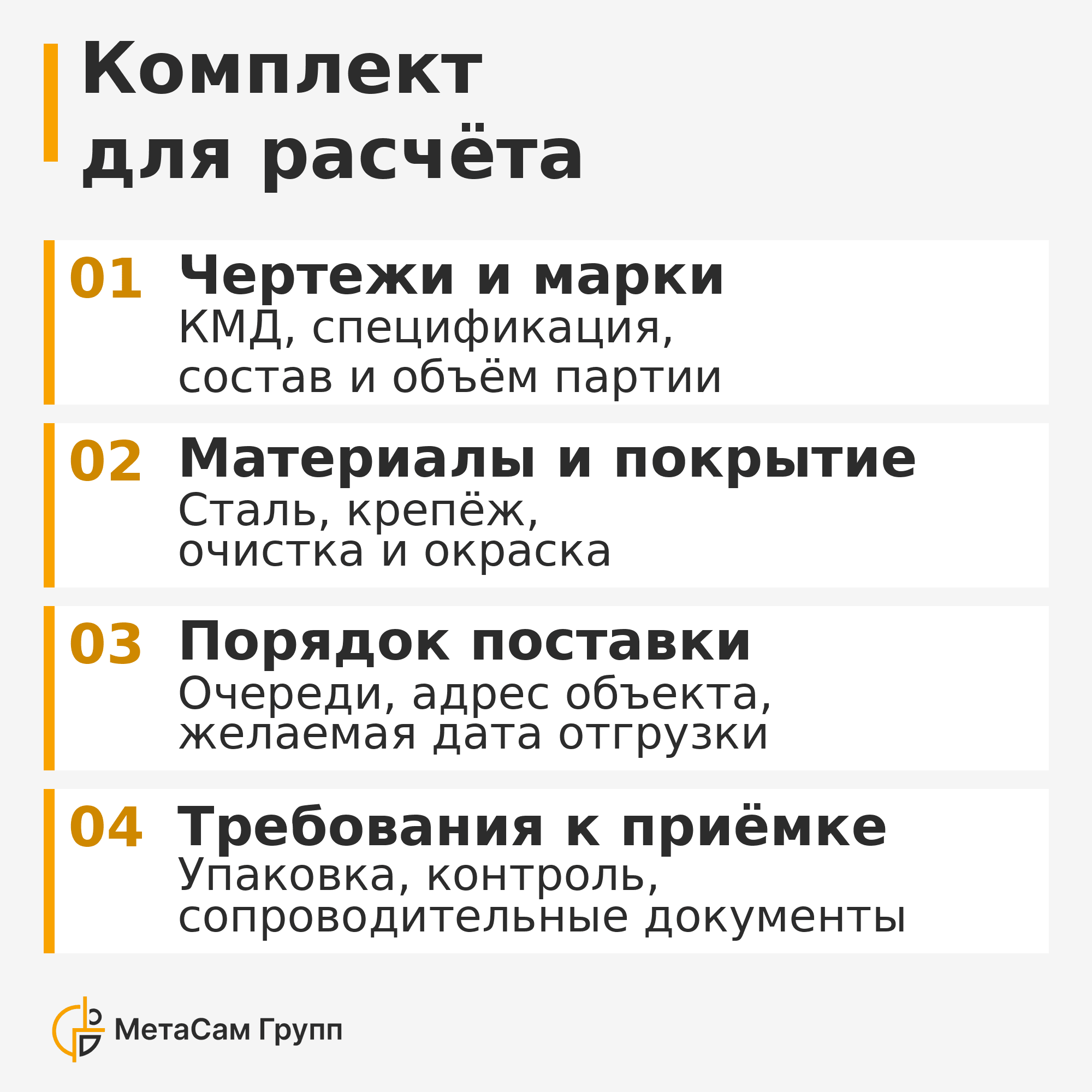

Какие данные нужны для расчета

Для предварительной оценки требуется комплект документов, по которому можно определить состав, массу, трудоемкость и комплектность заказа. Полный комплект повышает точность расчета.

• КМД или рабочие чертежи в доступном для просмотра формате;
• спецификация металлопроката и ведомость отправочных марок;
• требования к маркам стали, крепежу и сварочным материалам;
• требования к очистке, грунтованию, окраске или огнезащите;
• объем партии и очередность изготовления;
• адрес объекта или регион доставки;
• требования к упаковке, документам и срокам отгрузки.

Если в документации есть расхождения между чертежами и ведомостями, полезно провести проверку спецификации металлоконструкций. Это снижает риск нехватки деталей и задержек при комплектовании.

Проверка КМД перед производством

Запускать конструкции без проверки документации рискованно: ошибка в марке элемента, размере отверстий или стыковке узлов может проявиться на сборке либо уже на площадке. До раскроя металла специалисты МетаСам Групп оценивают документацию с точки зрения производства.

• проверяют наличие общих видов, сборочных чертежей, деталей и спецификаций;
• сопоставляют марки, позиции и количество элементов;
• проверяют основные размеры, отверстия, фаски и монтажные стыки;
• выявляют неоднозначные или противоречивые решения;
• оценивают технологичность сборки, сварки, окраски и перевозки;
• формируют перечень вопросов для согласования.

Проверка не заменяет ответственность разработчика КМД, но помогает выявить производственные несоответствия до изготовления. Типовые риски разобраны в материале об ошибках КМД, обнаруживаемых на заводе.

Если чертежи неполные

Неполный комплект не обязательно означает остановку проекта. Проектный офис МетаСам Групп может уточнить отдельные марки, привести в соответствие спецификации, проработать узлы или выполнить доработку проектной документации.

До согласования изменений спорные элементы не запускаются в производство. Это исключает выпуск конструкций по неподтвержденной или противоречивой документации.

Как организован производственный цикл

1. Прием документов. Получаем КМД, спецификацию, требования к материалам и покрытию.
2. Проверка и расчет. Уточняем комплектность, объем металла, трудоемкость и сроки.
3. Подготовка материалов. Закупаем или резервируем прокат требуемых марок стали.
4. Заготовительные операции. Выполняем раскрой, резку, сверление и подготовку кромок.
5. Сборка и сварка. Формируем отправочные марки в соответствии с чертежами.
6. Контроль и покрытие. Проверяем геометрию и соединения, выполняем очистку и окраску.
7. Комплектация и отгрузка. Маркируем элементы и группируем их по очередям монтажа.

От чего зависят стоимость и сроки

Цена изготовления металлоконструкций по чертежам рассчитывается после анализа документации. Учитываются тоннаж, стоимость металла и трудоемкость элементов.

• масса заказа и размер партии;
• сложность узлов, количество деталей, отверстий и сварных соединений;
• полнота КМД и объем необходимых уточнений;
• марки стали, тип проката и доступность материалов;
• требования к контролю, пробной сборке и документам;
• степень очистки и система защитного покрытия;
• габариты отправочных марок, очередность поставки и срочность.

Срок определяется после проверки чертежей, оценки загрузки производства и согласования поставок металлопроката. Крупный заказ можно разделить на очереди, чтобы первые комплекты поступали на объект в последовательности монтажа.

Результат для заказчика

Заказчик получает изготовленные по проекту металлоконструкции с понятной маркировкой и согласованной комплектностью, подготовленные к погрузке и монтажу. По условиям договора передаются сертификаты на металл, паспорта качества и другие документы, предусмотренные требованиями объекта.

Для расчета направьте КМД, чертежи заказчика, спецификацию, требования к покрытию, адрес доставки и желаемую дату отгрузки. Специалисты МетаСам Групп проверят документацию, обозначат вопросы и подготовят расчет стоимости и производственный график.
