От расчётной схемы до заводских чертежей

Проектирование КМ и КМД

Разрабатываем металлические каркасы и деталировку для изготовления. Увязываем расчёт, узлы, спецификации, транспортировку и монтаж — чтобы документация работала не только на бумаге.

  • КМ: расчёт и конструктив
  • КМД: детали и отправочные марки
  • Связь с производством и монтажом

АО «МетаСам Групп» · Промышленные, складские, коммерческие и инженерные объекты

Чертежи металлоконструкций и модель каркаса на рабочем месте

Проект, по которому можно изготовить и собрать каркас

МетаСам Групп выполняет проектирование металлоконструкций для новых зданий, реконструкции и отдельных инженерных сооружений. Подключаемся на стадии технического задания, архитектурного решения или готового КМ. Работа может включать расчёт, разработку конструктивной схемы, основные узлы, деталировку и проверку документации перед изготовлением.

Задача проектного офиса — не просто подобрать профили. Нужно обеспечить пространственную работу каркаса, передать нагрузки на основания, увязать геометрию со смежными разделами и подготовить понятные решения для завода и монтажной площадки. Поэтому состав работ определяем по объекту и фиксируем до начала проектирования.

С какого этапа начинаем

Не нужно заказывать полный цикл, если часть документации уже готова. Выбираем объём под вашу задачу.

Есть эскиз или архитектура

Анализируем планы, габариты и назначение объекта. Определяем, какие нагрузки и исходные сведения необходимы, затем разрабатываем расчётную схему и КМ.

Есть согласованный КМ

Проверяем достаточность исходного комплекта для деталировки. Уточняем требования выбранного завода и выпускаем КМД с чертежами деталей и сборочных единиц.

Нужна проверка или доработка

Сопоставляем чертежи, узлы, ведомости и доступные расчёты. Отделяем ошибки от изменений задания и согласовываем необходимый объём корректировок.

КМ и КМД: разные задачи, единая логика

КМ определяет конструктивные решения. КМД подробно описывает, как изготовить элементы и собрать их в проектное положение.

КритерийКМД — конструкции металлические деталировочныеКМ — конструкции металлические
Главная задачаСформировать и обосновать работу несущей системы: схема, нагрузки, сечения, соединения.
ГеометрияОси, отметки, планы и разрезы, схемы расположения основных элементов каркаса.
УзлыОсновные конструктивные решения и расчётные требования к соединениям.
ВедомостиВедомости элементов и спецификации в составе согласованного комплекта КМ.
Кому нужен комплектЗаказчику, смежным проектировщикам и разработчику КМД — для согласования и дальнейшей проработки.

Главная задача

КМ — конструкции металлические
Сформировать и обосновать работу несущей системы: схема, нагрузки, сечения, соединения.

Геометрия

КМ — конструкции металлические
Оси, отметки, планы и разрезы, схемы расположения основных элементов каркаса.

Узлы

КМ — конструкции металлические
Основные конструктивные решения и расчётные требования к соединениям.

Ведомости

КМ — конструкции металлические
Ведомости элементов и спецификации в составе согласованного комплекта КМ.

Кому нужен комплект

КМ — конструкции металлические
Заказчику, смежным проектировщикам и разработчику КМД — для согласования и дальнейшей проработки.

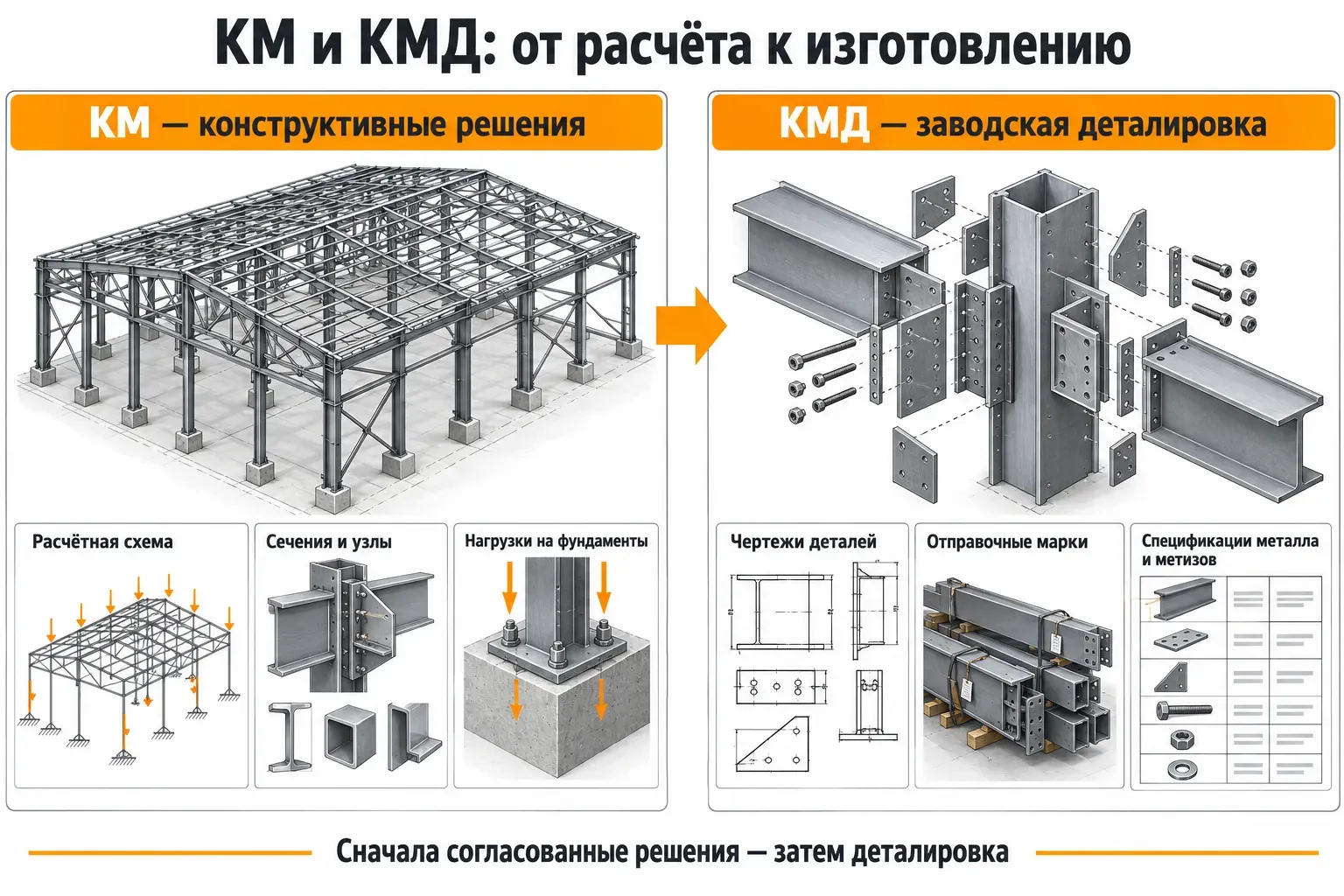

КМ: расчётная схема и сечения; КМД: детали и спецификации
Связь конструктивных решений КМ и заводской деталировки КМД

Как конструктивные решения становятся заводскими чертежами

При переходе от КМ к КМД сохраняются расчётная логика и согласованные требования. Элемент каркаса получает отправочную марку, затем — состав деталей, размеры, соединения и спецификацию. Чертежи должны однозначно связывать каждый элемент с его местом в конструкции.

До деталировки важно определить ограничения производства: доступный сортамент, оборудование, допустимые габариты сборки, требования к сварке и контрольным операциям. Отдельно учитываются ограничения перевозки, разгрузки и установки на объекте.

Для каких объектов проектируем

От отдельных лестниц и площадок до пространственного каркаса здания. Расчётный состав зависит от назначения и условий эксплуатации.

Склады и ангары

Колонны, фермы, балки, связи, прогоны и фахверк. Учитываем пролёты, высоту хранения, воротные проёмы, кровлю и ограждающие конструкции.

Производственные здания

Каркасы цехов и котельных, подкрановые и технологические конструкции. Проверяем нагрузки от оборудования и требования к эксплуатации.

Мезонины и площадки

Внутренние этажерки, технологические площадки и опоры оборудования. Увязываем полезные нагрузки, проходы, настилы и места передачи усилий.

Навесы и коммерческие объекты

Навесы, павильоны, каркасы АЗС и СТО. Согласуем архитектурную геометрию, размещение опор и условия дальнейшего ограждения.

Лестницы и переходы

Косоуры, марши, площадки, ограждения и переходные мостики. Важны не только сечения, но и удобство сборки, геометрия и требования безопасности.

Реконструкция и усиление

Замена и усиление элементов существующего каркаса. Основа решений — сведения о фактическом состоянии, обмеры, нагрузки и результаты обследования.

Что получает заказчик

Перечень выдаваемых документов и форматов закрепляем в задании. Для каждой стадии понятен её результат.

Комплект КМ

Общие данные, схемы расположения элементов, планы и разрезы, основные узлы, сечения, ведомости и требования к материалам и защите конструкций.

Комплект КМД

Чертежи деталей и сборочных единиц, отправочные марки, спецификации металлопроката и метизов, данные для комплектования и сборки.

Расчётные материалы

Состав расчётов и форма их передачи согласуются отдельно: исходные предпосылки, нагрузки, проверки элементов, соединений и перемещений.

Модель и электронные файлы

Трёхмерная модель, PDF и редактируемые файлы — в согласованных форматах. Обменную модель и данные для оборудования включаем, если это предусмотрено заданием.

Какие расчёты и инженерные проверки нужны

Расчёт начинается с назначения объекта, района строительства и условий работы конструкций. Учитываются постоянные и временные воздействия, снег и ветер, а при наличии — крановые, технологические, температурные и другие нагрузки. Для реконструкции нужны данные о существующих конструкциях и фактических нагрузках, а не только первоначальные чертежи.

  • Несущая способность: прочность и устойчивость элементов, пространственная устойчивость системы, работа связей и основных соединений.
  • Эксплуатационная пригодность: прогибы и перемещения, совместимость с ограждениями, оборудованием и смежными конструкциями.
  • Опирание: базы колонн, анкеры, реакции и передача усилий на фундаменты или существующие основания.
  • Особые условия: динамика, вибрации, крановые воздействия или сложные монтажные состояния — когда они применимы к объекту.

Набор проверок и применимые нормативные требования определяются для конкретной задачи. Нельзя назначить безопасное сечение только по пролёту или площади здания: важны вся расчётная схема, сочетания нагрузок и условия закрепления.

Как организована работа

До начала фиксируем границы проекта, ответственных за исходные данные и точки согласования.

  1. 1

    Анализ исходного комплекта

    Изучаем ТЗ, архитектуру, имеющийся КМ, данные по нагрузкам, фундаментам и площадке. Составляем перечень недостающих сведений и выявленных противоречий.

  2. 2

    Согласование задания

    Определяем стадии, расчёты, состав чертежей, форматы модели и файлов. Фиксируем требования завода, порядок выдачи и согласования.

  3. 3

    Расчёт и разработка КМ

    Формируем расчётную схему, подбираем сечения и связи, прорабатываем основные соединения и передаём решения для согласования.

  4. 4

    Моделирование и деталировка КМД

    Разбиваем конструкции на отправочные марки, выпускаем детали и сборочные чертежи, готовим спецификации и ведомости.

  5. 5

    Проверка взаимной увязки

    Сопоставляем модель, чертежи, марки и спецификации. Проверяем геометрию, соединения, комплектность и ограничения изготовления и монтажа.

  6. 6

    Выпуск и сопровождение

    Передаём согласованный комплект. Замечания и изменения оформляем по редакциям, чтобы в работу попадала актуальная документация.

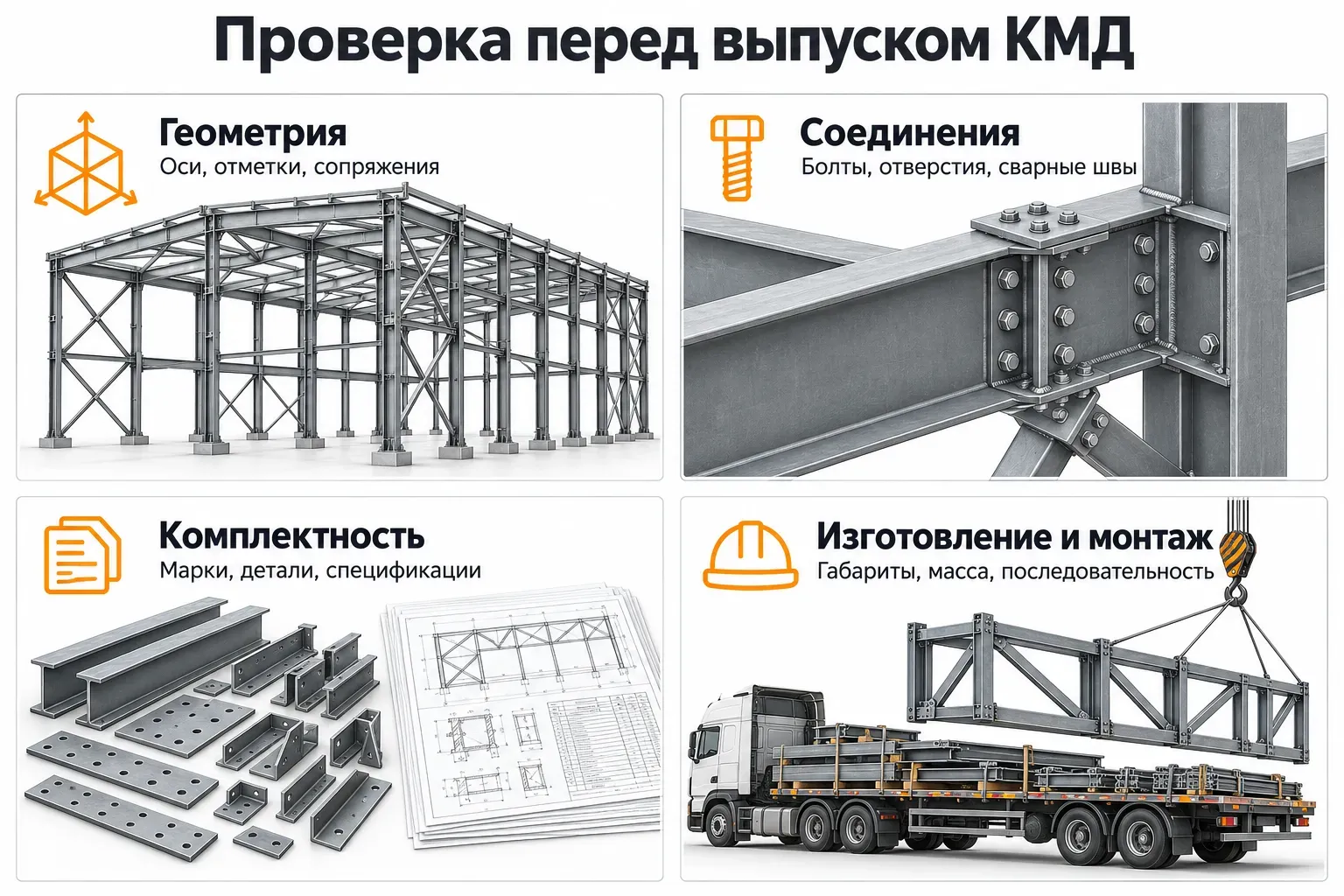

Контроль КМД: геометрия, соединения и комплектность

Контроль документации перед изготовлением

Ошибки в деталировке проявляются не только в неверной массе. Несовпадающие отверстия, перепутанная ориентация фасонки или несогласованная редакция могут остановить сборку. Поэтому контроль охватывает не один чертёж, а связи между документами.

  • Геометрия: оси и отметки, длины элементов, зазоры, сопряжения, положение отверстий и опорных частей.
  • Материалы: профили, марки стали и толщины, соответствие деталей спецификации.
  • Соединения: доступность сварки, указания по швам, болтам и отверстиям, возможность сборки узла.
  • Комплектность: соответствие отправочных марок деталям, ведомостям и монтажным схемам.
  • Производство и логистика: габариты, масса сборочных единиц, ограничения оборудования, доставки и разгрузки.

Если КМ передан сторонним проектировщиком, противоречия фиксируем до деталировки. Изменение расчётных решений согласуем отдельно — его нельзя скрыть в заводском чертеже.

Исходные данные: что прислать для старта

Для первого обсуждения достаточно имеющегося комплекта: технического задания, архитектурных планов, эскиза с габаритами или готового КМ. Для выпуска рабочей документации потребуются подтверждённые расчётные параметры и согласованные смежные решения.

Об объекте

  • Назначение, адрес или регион строительства, условия эксплуатации.
  • Планы и разрезы, размеры, пролёты, отметки, проёмы и ограничения размещения опор.
  • Для реконструкции — обмеры, сведения о состоянии и материалы обследования.

О нагрузках и смежных разделах

  • Состав кровли и ограждений, полезные нагрузки, оборудование, подвесы и места передачи усилий.
  • Крановые и технологические нагрузки, если они есть.
  • Инженерно-геологические данные, решения по основаниям и фундаментам, задания смежных проектировщиков.

Об изготовлении и выдаче

  • Требования к стали, антикоррозийной и огнезащите.
  • Ограничения завода, транспортных габаритов и монтажа.
  • Нужные форматы чертежей и модели, порядок согласования, требуемый график.

Необязательно собирать всё самостоятельно до первого обращения. Мы проверим имеющиеся материалы и обозначим, какие сведения необходимы для следующего этапа.

Есть КМ, но производство задаёт вопросы?

Пришлите комплект и замечания завода. Определим, достаточно ли исходных решений для КМД, где есть противоречия и какой объём доработки нужен.

Стоимость разработки КМ, КМД и АР

КМ — расчёт и конструктив

Расчётная схема каркаса, подбор сечений, основные узлы, планы и разрезы, ведомости и задания для деталировки.

КМД — деталировка для завода

Чертежи деталей и сборочных единиц, отправочные марки, спецификации металла и метизов, данные для сборки.

АР — архитектурная основа

Планы, фасады, разрезы и основные размеры здания. Можно заказать отдельно, когда архитектурных решений ещё нет.

Стоимость и сроки: считаем трудоёмкость, а не только тонны

Цена проектирования КМ и КМД определяется по составу и сложности работ. Масса каркаса помогает оценить масштаб, но не описывает количество уникальных деталей, расчётных задач и согласований. Небольшая технологическая площадка может требовать больше инженерной работы на тонну, чем повторяющийся складской каркас.

  • Стадии: разработка КМ с расчётом, деталировка готового КМ или проверка и корректировка документации.
  • Геометрия и узлы: пролёты, высота, нестандартные сопряжения, число уникальных элементов и отправочных марок.
  • Исходный комплект: полнота задания, качество переданных чертежей и необходимость восстановления данных.
  • Требования к выдаче: модель, форматы файлов, дополнительные ведомости и данные для производства.
  • График: поэтапный выпуск, количество согласующих сторон, срочность и изменения задания.

В предложении указываем состав документации, стоимость, сроки этапов и исходные условия. Если нужен общий бюджет реализации, проектирование, изготовление, покрытие, доставку и монтаж раскрываем отдельно. Универсальную ставку без оценки объекта не подменяем точной ценой.

Проектирование с учётом цеха и площадки

Проектный офис работает в связке с производством и монтажным подразделением. Проверяем не только расчётную возможность, но и практическую реализацию.

Доступный прокат

Учитываем сортамент и ограничения закупки. Замена профиля или стали оценивается по расчёту, а не только по наличию на складе.

Технологичные соединения

Прорабатываем доступ к швам и крепежу, последовательность сборки и требования к контролю. Узел должен быть выполнимым на выбранном производстве.

Отправочные марки

Увязываем деление конструкции с габаритами перевозки, массой элементов и возможностями разгрузки. Это влияет на число монтажных стыков.

Последовательность монтажа

Учитываем сборку, доступ техники и пространственную устойчивость. Монтажные ограничения важно знать до окончательного выпуска деталировки.

Как управляем изменениями проекта

После согласования КМ заказчик может изменить оборудование, проёмы, нагрузки или компоновку. Такие изменения нужно сначала оценить по влиянию на расчёт и смежные решения, а затем отражать в КМД и спецификациях. Замена одного элемента иногда меняет соединения, реакции на опорах и соседние марки.

Чтобы не смешивать редакции, согласуем порядок передачи замечаний, обозначения версий и повторной выдачи. Перед запуском партии в цех проверяем, по какому комплекту ведётся изготовление. Исправление выявленной ошибки и новый объём по изменённому заданию учитываются раздельно.

Для реконструкции особенно важны фактические размеры. Если чертежи не соответствуют объекту, сначала уточняется исходная база, а не подгоняются детали без проверки работы конструкции.

Ответы на вопросы о КМ и КМД

Можно ли заказать только КМД?

Да, если есть согласованный и достаточный для деталировки комплект КМ. Перед стартом проверяем геометрию, сечения, основные узлы и ведомости. Недостающие решения и противоречия согласовываем до выпуска заводских чертежей.

Можно ли начать с эскиза или архитектурных планов?

Да. Они подходят для обсуждения компоновки и оценки состава работ. Для расчёта и полноценного КМ нужно подтвердить нагрузки, условия строительства, решения по опиранию и другие необходимые исходные параметры.

КМ — это эскизный проект?

Нет. КМ — марка комплекта рабочих чертежей металлических конструкций. Эскизная компоновка может быть предварительным этапом, но не заменяет расчёт и согласованный рабочий комплект.

Заменяет ли КМД расчёт каркаса?

Нет. Деталировка разрабатывается на основе конструктивных решений КМ. Если в процессе требуется изменить расчётную схему, сечения или основные соединения, эти изменения отдельно проверяются и согласовываются.

Разрабатываете ли документацию под выбранный завод?

Да. Требования завода нужно передать до деталировки: сортамент, ограничения сборки, сварки, массы и габаритов, форматы производственных данных. Эти условия учитываем в согласованном составе работ.

Будут ли переданы модель и редактируемые файлы?

Состав выдачи фиксируем в задании. Чертежи, трёхмерная модель, обменные и редактируемые форматы могут отличаться по назначению; наличие PDF не означает автоматическую передачу всех исходных файлов.

Можно ли выпускать КМД частями?

Да, если это предусмотрено графиком. До старта определяем границы выдачи и порядок согласования. Частичная выдача не должна создавать противоречия между конструктивными решениями и уже запущенными в производство марками.

Что делать, если готовый КМ содержит ошибки?

Фиксируем выявленные противоречия и их влияние на деталировку. Перечень корректировок согласовываем с заказчиком и разработчиком КМ. Скрыто изменять несущие решения в КМД нельзя.

Проектируете ли усиление существующих конструкций?

Да, при наличии данных о фактическом состоянии, геометрии, материалах и нагрузках. Потребность в обследовании, обмерах и проверке существующих соединений определяем по исходным материалам. Эти работы не считаются автоматически включёнными в КМ/КМД.

Как определяется цена и срок?

По трудоёмкости расчётов и деталировки, сложности схемы и узлов, числу уникальных марок, качеству исходных данных и требованиям к выдаче. Срок также зависит от согласований и изменений задания. Конкретные условия закрепляем в предложении по объекту.

Входят ли фундаменты и огнезащита?

Автоматически — нет. В КМ учитываются опирание, нагрузки на основания и требования к защите в пределах согласованного задания. Разработка КЖ, специальных расчётов огнезащиты и других разделов определяется отдельно.

Можно ли заказать изготовление и монтаж после проекта?

Да. МетаСам Групп может продолжить работу на этапах изготовления, покрытия, доставки и монтажа. Для них согласуем собственные объёмы, сроки, условия площадки и стоимость.
