Для складов и производственных площадок

Промыш­ленные навесы для хранения и погрузки

Проектируем, изготавливаем и монтируем металлические навесы для хранения материалов, техники и погрузочных зон. Геометрию каркаса увязываем с проездами, рабочей высотой, грузами и реальной схемой движения техники.

Выбрать назначение

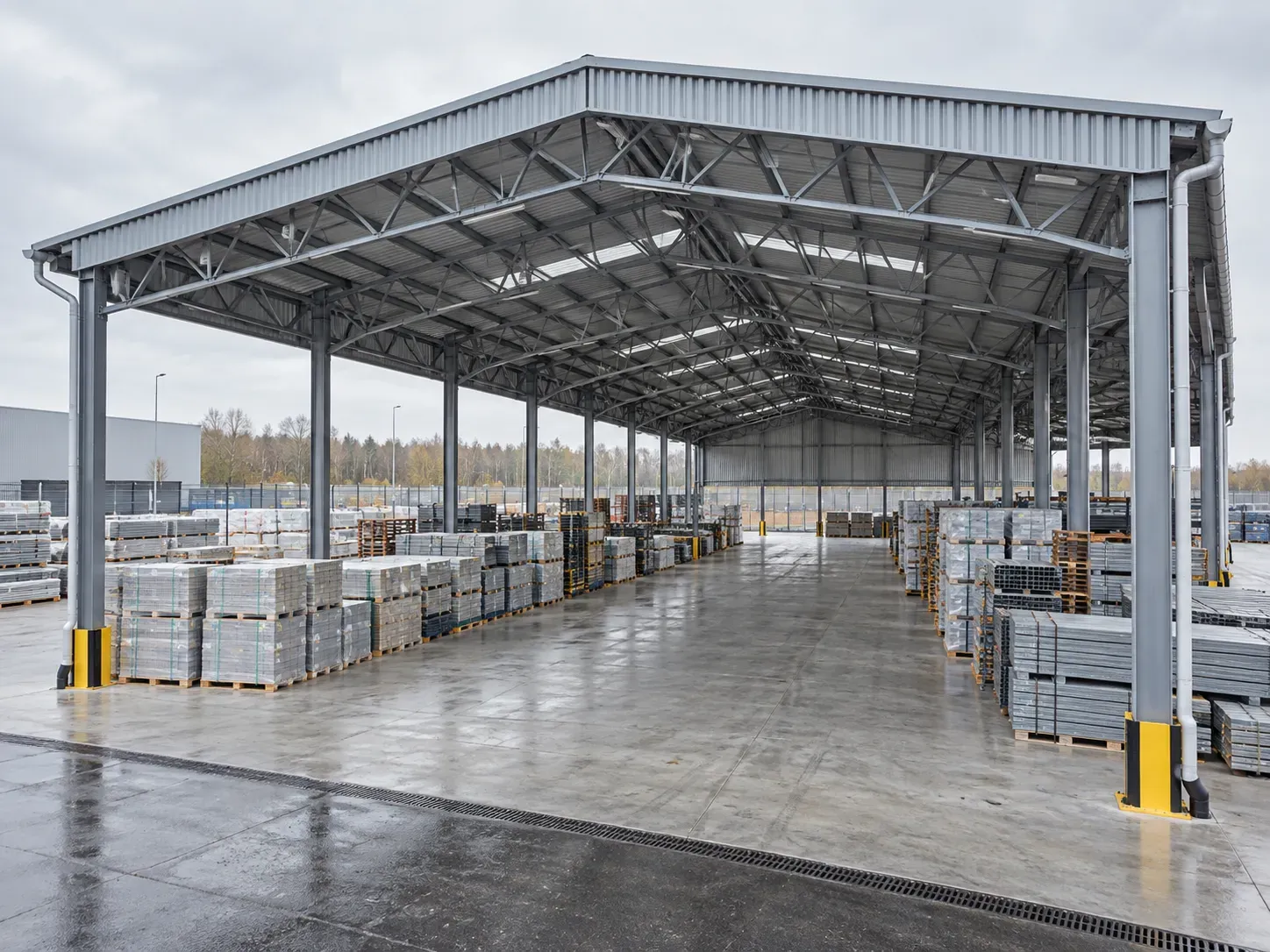

Промышленный навес с паллетами и свободным проездом

Для каких задач строят промышленные навесы

Навес — это рабочая часть площадки, поэтому его размеры определяются не только площадью кровли. Сначала смотрим, что происходит под ним: что хранится, какая техника работает и где должны оставаться свободные проезды.

Хранение материалов

Складская площадка

Крытая зона для паллет, металлопроката, изделий, тары и других грузов, которым не требуется закрытое отапливаемое помещение. Планируем удобный доступ и работу погрузочной техники.

Погрузка и разгрузка

Логистика

Навес над рампой или открытой погрузочной площадкой. Учитываем положение автомобиля, открывание бортов, растентовку, работу погрузчика, манипулятора и другого оборудования.

Стоянка техники

Производственная площадка

Защищённая от осадков площадка для производственной, складской или специальной техники. Высоту и проезды считаем по габаритам машин в рабочем положении.

Открытый рабочий участок

Рабочая зона

Крытая зона для технологических операций, которые можно выполнять без закрытого здания. При необходимости включаем освещение, электроснабжение и места установки оборудования.

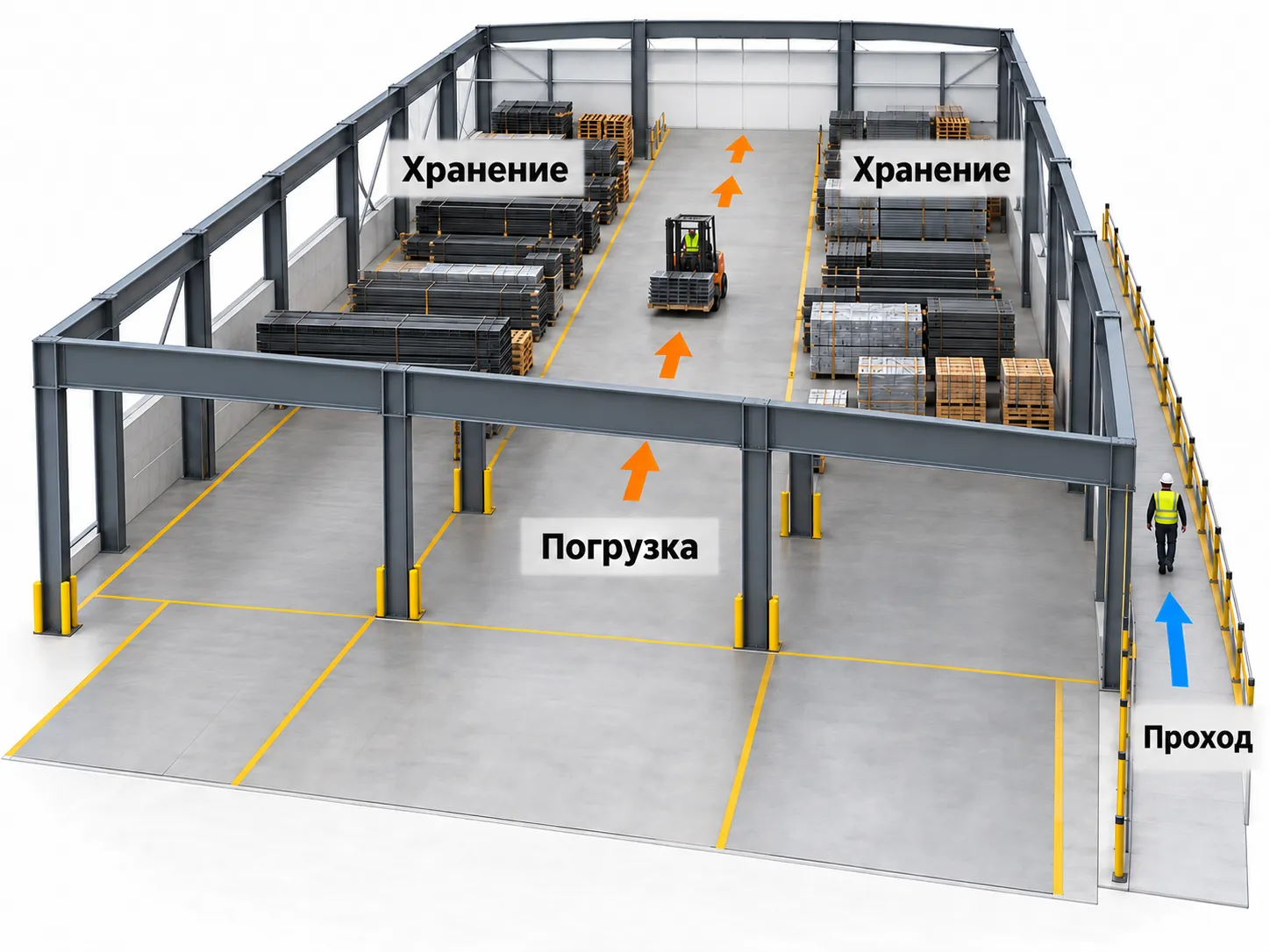

Зоны хранения, погрузки и отдельный пешеходный проход

Хранение, проезд и погрузка на одной площадке

Начинаем с технологической схемы: где находится груз, откуда приезжает машина, как работает погрузчик и где проходят сотрудники. Это позволяет сразу определить зоны, в которых нельзя ставить колонны, и не исправлять каркас после проектирования.

Для складского навеса учитываем тип хранения — паллеты, штабели или стеллажи, габариты и массу грузов, высоту складирования и частоту перемещений.

Опоры рядом с проездами можно защитить отбойниками. Пешеходные маршруты и сервисные зоны стараемся вывести из основных траекторий техники.

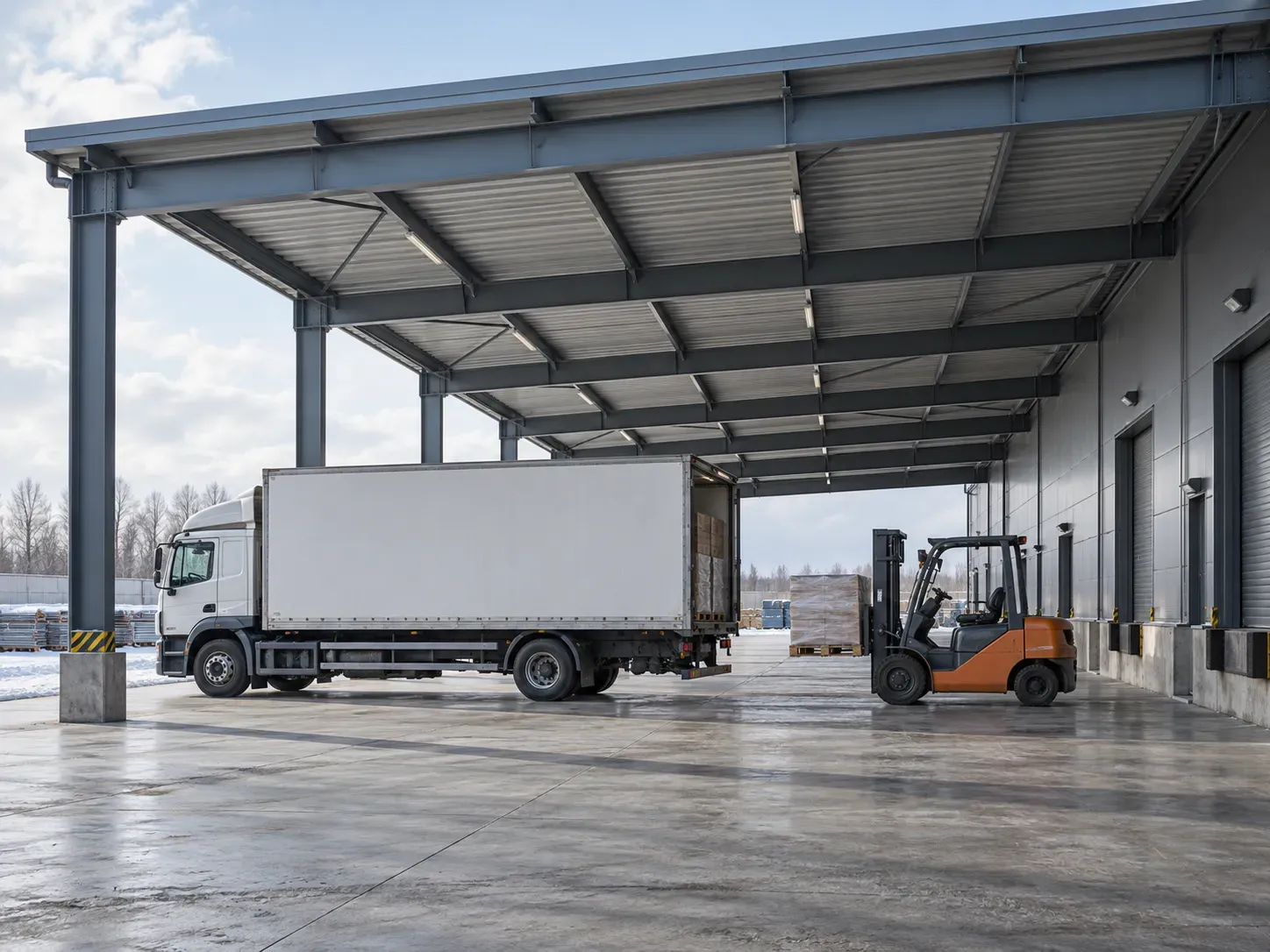

Грузовик и погрузчик под навесом у склада

Навес над погрузочной зоной

Для погрузки важны вылет кровли, рабочая высота и положение колонн. Автомобиль должен свободно занять рабочее положение, а погрузчик или другая техника — подойти к грузу без лишних манёвров.

При примыкании к существующему складу учитываем отметки рампы, расположение ворот, край площадки и существующее оборудование. Если используются уравнительные платформы, подъёмники или другие механизмы, увязываем навес с их рабочими зонами.

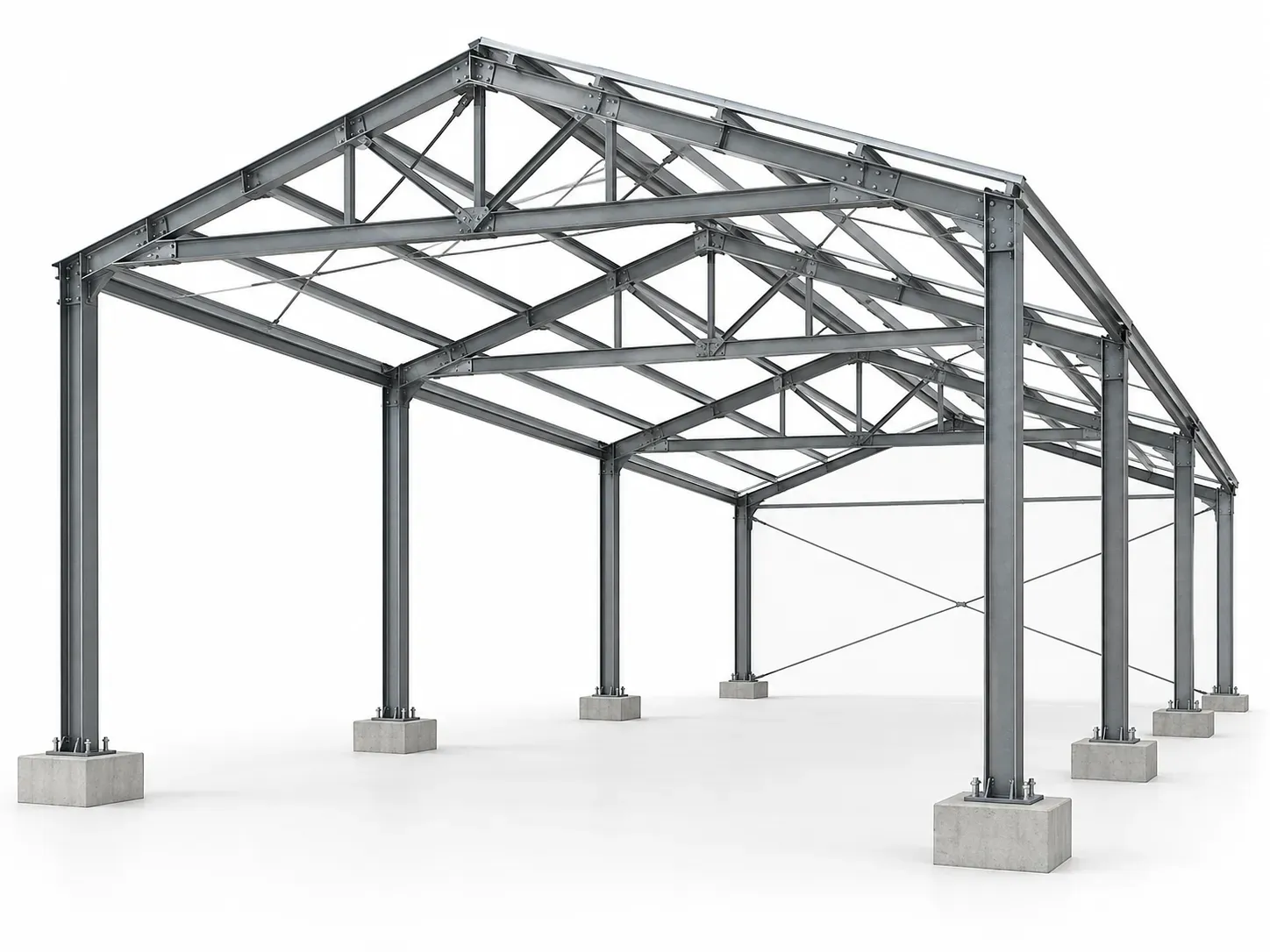

Стальной каркас навеса со свободным пролётом

Свободный пролёт и рабочая высота

Если колонны внутри площадки мешают логистике, рассматриваем каркас со свободным пролётом. Шаг рам и сечения элементов определяем расчётом под конкретную ширину, высоту и нагрузки.

Рабочую высоту считаем до самого низкого элемента: фермы, связи, светильника или инженерного оборудования. Для техники ориентируемся на максимальный габарит — например, поднятую мачту погрузчика, кузов самосвала или стрелу манипулятора.

Подвесное или крановое оборудование требует отдельного расчёта и должно быть заложено в исходные данные до проектирования каркаса.

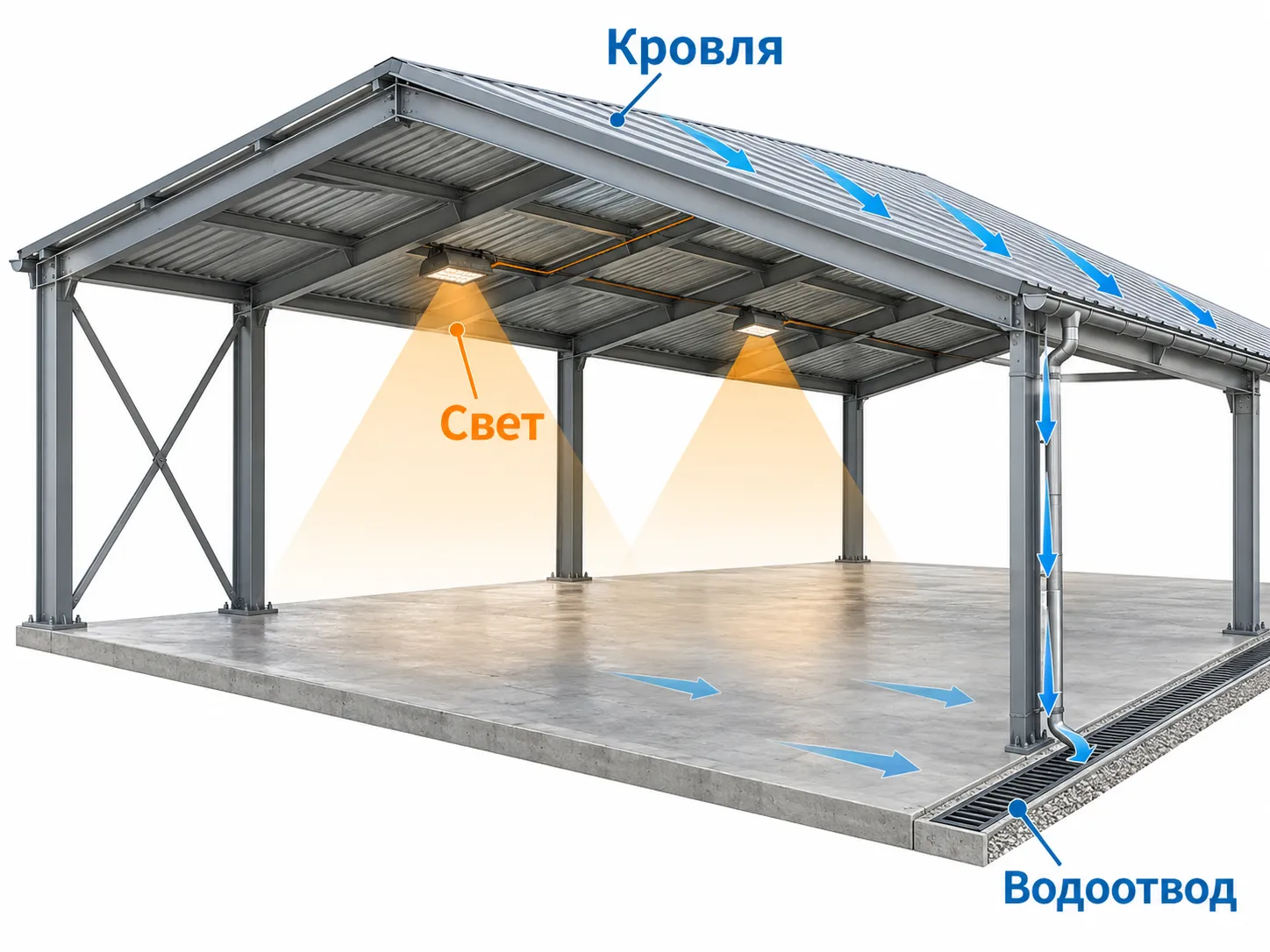

Водоотвод с кровли и освещение крытой площадки

Кровля, водоотвод и освещение

Тип кровли выбираем по условиям эксплуатации и архитектуре объекта. Для большинства промышленных навесов используется профилированный лист; при необходимости можно предусмотреть светопрозрачные участки или другие решения.

Уклоны и водосток проектируем так, чтобы вода не попадала в зоны погрузки, хранения и основные проходы. Желоба и трубы увязываем с существующим или проектируемым водоотводом площадки.

Для круглосуточной работы можно включить освещение, кабельные трассы, розетки, камеры и другое оборудование. Точки питания и крепления закладываем в проект заранее.

Фундаменты и площадка

Колонны навеса требуют рассчитанного основания. Наличие асфальта или бетонного покрытия само по себе не означает, что конструкцию можно установить прямо на него.

Проверяем грунты, существующее покрытие, подземные коммуникации и расположение опор. При необходимости проектируем и выполняем отдельные фундаменты, восстановление покрытия, лотки и защиту колонн.

Для площадки с интенсивным движением техники также учитываем колесные нагрузки, уклоны и водоотвод.

Отдельный навес или примыкание к зданию

Навес можно выполнить самостоятельной конструкцией либо поставить рядом с существующим складом или производственным корпусом.

При примыкании проверяем геометрию и состояние здания, перепад высот, расположение водостока и возможное накопление снега между кровлями. Если предполагается передача нагрузки на существующий каркас, его несущую способность проверяем отдельно.

На действующем предприятии монтаж планируем с учётом проездов, работы крана и ограничений по остановке производства.

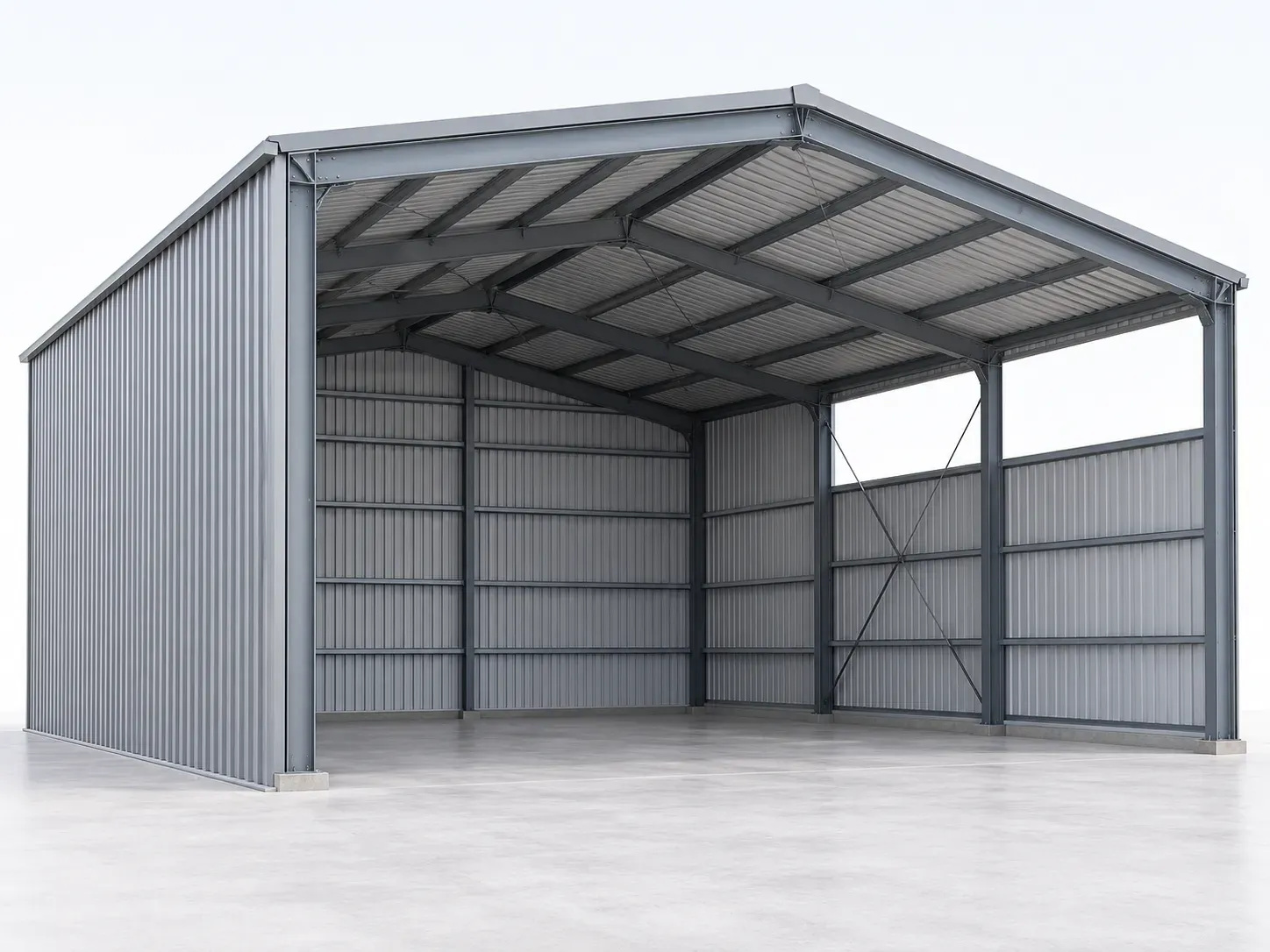

Навес с частичным ограждением из профлиста

Частичные стены и возможность закрыть навес

Одну или несколько сторон можно закрыть профлистом, чтобы уменьшить попадание косого дождя и снега. Такое решение влияет на ветровую нагрузку, поэтому стены нужно учитывать ещё при расчёте каркаса и фундаментов.

Если в перспективе навес планируется превратить в закрытый склад, лучше заложить это сразу: предусмотреть нагрузки от стен и ворот, необходимые элементы каркаса и возможность подключения инженерных систем.

Если грузам требуется постоянная температура, контролируемая влажность или закрытый контур, правильнее сразу рассматривать склад или ангар.

Что можно включить в заказ

МетаСам может выполнить промышленный навес как единый строительный комплекс:

  • расчёт и проектирование, КМ и КМД;
  • изготовление металлического каркаса;
  • антикоррозионную защиту;
  • кровлю, примыкания и водосток;
  • фундаменты и работы по площадке;
  • освещение и сопутствующую электрику;
  • доставку и монтаж.

Если у заказчика уже есть проект, можем выполнить изготовление и монтаж по готовой документации после её проверки.

Стеллажи, погрузочная техника и технологическое оборудование не входят в состав навеса автоматически, но их габариты и нагрузки учитываем при проектировании.

Подробнее об исходных данных и конструктивных решениях: навесы и открытые площадки.

Изображения на странице показывают возможные варианты конструкции и организации площадки.

От чего зависит стоимость навеса

Стоимость формируют площадь кровли, пролёт и высота, расчётные нагрузки, металлоёмкость каркаса и тип кровли. Также влияют фундамент, существующая площадка, частичные стены, водосток, освещение и условия монтажа.

Для первого расчёта пришлите адрес, схему или фотографии площадки, примерные размеры, назначение навеса и перечень техники. Если есть схема движения или данные по стеллажам и оборудованию — приложите их сразу.

В предложении разделим проектирование, конструкции, площадочные работы и монтаж, чтобы было понятно, из чего складывается бюджет.

Как проходит работа

1. Разбираем технологию площадки

Уточняем назначение навеса, грузы, технику, маршруты движения и ограничения существующего объекта.

2. Разрабатываем компоновку

Определяем габариты, рабочую высоту, пролёты, положение колонн и состав дополнительных элементов.

3. Согласовываем стоимость и график

Фиксируем объём проектирования, изготовления и площадочных работ до запуска проекта.

4. Проектируем и изготавливаем

Выпускаем рабочую документацию, закупаем металл и изготавливаем конструкции.

5. Доставляем и монтируем

Организуем монтаж каркаса, кровли и других согласованных элементов, после чего передаём исполнительную документацию по объёму работ.

Вопросы о промышленных навесах

Что можно хранить под навесом?

Материалы и изделия, которым допустимо открытое хранение под кровлей: металлопрокат, паллетированные грузы, тара, техника и другие подобные позиции. Если требуется отопление, постоянная влажность или защита со всех сторон, нужен закрытый склад.

Можно ли сделать навес без колонн посередине?

Да. Для этого проектируем свободный пролёт на балках или фермах. Допустимая ширина и сечения определяются расчётом.

Как определить рабочую высоту?

Ориентируемся на самый высокий габарит техники или груза в реальном рабочем положении. Затем проверяем расстояние до нижних элементов каркаса, светильников и инженерного оборудования.

Можно ли пристроить навес к действующему складу?

Да. Сначала обследуем или проверяем исходные данные по существующему зданию, затем прорабатываем примыкание, водоотвод, снеговые зоны и монтаж.

Можно ли позже закрыть навес стенами?

Да, если такую возможность заложить при первоначальном расчёте. Для уже построенного навеса потребуется проверить каркас и фундаменты на дополнительные ветровые и весовые нагрузки.

Входят ли фундамент и освещение в стоимость?

Можем включить их в общий объём. В коммерческом предложении показываем эти работы отдельными позициями.

Нужно ли разрешение на строительство?

Это определяется для конкретного участка, назначения и параметров объекта. Формат «сборно-разборный навес» сам по себе не отменяет требований законодательства и градостроительных документов.

Что нужно для первого расчёта?

Адрес, размеры или план участка, назначение навеса, перечень техники и примерные габариты грузов. Для примыкания желательно приложить данные существующего здания.
