Обследование металлоконструкций: что должно быть в техническом заключении

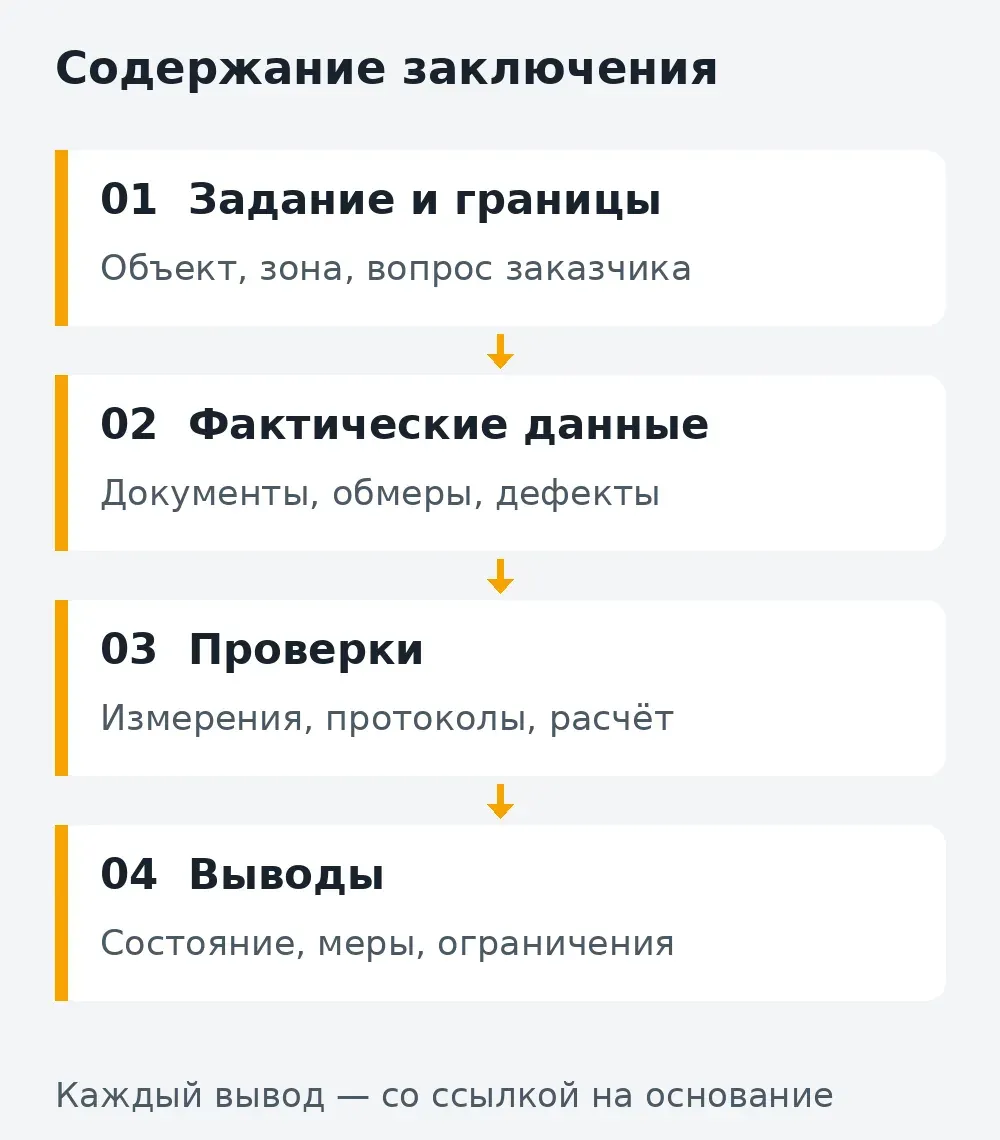

Техническое заключение по обследованию металлоконструкций должно показывать не только найденные дефекты, но и основания для выводов: какие элементы проверены, что измерено, какие нагрузки рассмотрены и где заканчивается достоверность результата. Для проектирования ремонта, установки оборудования или реконструкции нужна прослеживаемая цепочка: вопрос технического задания → фактические данные → измерение или поверочный расчёт → приложение → вывод. Категория технического состояния и рекомендации должны опираться на материалы обследования, а не на общую фразу «каркас пригоден к эксплуатации». ГОСТ 31937-2024

Этот разбор поможет собственнику склада или цеха, техническому директору и заказчику реконструкции составить задание и принять результат работ. Ниже — состав исходных данных, образец дефектной ведомости, матрица проверки заключения и перечень материалов для проектировщика. Главный критерий приёмки: из документа понятно, какое решение он позволяет принять, при каких условиях и что ещё необходимо проверить.

Когда нужно обследование существующих металлических конструкций

Рабочая отправная точка — конкретное изменение или наблюдаемый дефект. Нужно установить оборудование, подвесить коммуникации к фермам, заменить кровельный пирог, устроить проём, проверить коррозию колонн или подготовить реконструкцию. В задании лучше написать «оценить возможность размещения оборудования по приложенной схеме», чем «провести обследование склада». Так исполнитель сможет связать объём работ с нужным ответом.

ГОСТ 31937-2024 регулирует обследование и мониторинг технического состояния зданий и сооружений; он введён взамен ГОСТ 31937-2011 и имеет статус действующего. В официальной карточке указана поправка ИУС 9-2025: она дополняет таблицу согласования в предисловии, а не требования к обследованию стального каркаса. Карточка ГОСТ Поправка Текст поправки

Стандарт применяется, в частности, для оценки дальнейшей эксплуатации и получения исходных данных для реконструкции и капитального ремонта. Он не устанавливает требования к проектированию и не распространяется, например, на транспортные и гидротехнические сооружения, магистральные трубопроводы и судебно-строительную экспертизу. Поэтому назначение объекта и цель документа нужно определить до выбора нормативной базы. ГОСТ 31937-2024

Для задания удобно разделить вопросы:

• существующее состояние: какие повреждения есть и как они влияют на работу конструкций;
• планируемое изменение: выдерживает ли фактическая схема заданный новый сценарий нагрузок;
• дальнейшие действия: достаточно ли ремонта, нужно ли усиление или дополнительное исследование.

Если обследуется только часть каркаса, обозначьте её на плане. Вывод по отдельным фермам не следует читать как оценку всего здания. Как обследование связывается с работами в действующем цехе, разобрано отдельно в материале о подготовке реконструкции промышленного здания.

Какие сведения о здании собрать до выезда

Подготовьте доступные КМ, КМД, планы, разрезы и исполнительные схемы. Дополните их предыдущими заключениями, сведениями о ремонтах, усилениях, протечках, пожарах и механических повреждениях. Разделы 5.1.6–5.1.8 ГОСТ 31937-2024 предусматривают анализ проектной, исполнительной и эксплуатационной документации, фактической схемы, нагрузок и условий доступа. ГОСТ 31937-2024

Не скрывайте отсутствие документов. Полезнее составить реестр с тремя отметками: «передано», «отсутствует», «требует проверки». Архивный проект подтверждает замысел, но его соответствие существующему каркасу ещё предстоит установить. Если чертежи разных лет противоречат друг другу, передайте оба комплекта и укажите расхождения.

Для нового оборудования одной массы недостаточно. Запросите у поставщика схему опор, реакции и воздействия на строительные конструкции, режим работы, динамические воздействия и требования к деформациям. Покажите место установки и путь передачи нагрузки. Подвес к ферме и опирание на пол — разные расчётные задачи, даже если оборудование одно и то же.

Отдельно опишите доступ: высоту элементов, закрытые облицовкой участки, работающие линии, возможность локальной остановки и использования подъёмных средств. Кто обеспечивает допуск, очистку мест измерений, вскрытие и восстановление покрытия — это следует согласовать до выезда, а не оставлять неявным расходом.

Формулировка задачи для ТЗ

«Определить техническое состояние конструкций обозначенной на плане зоны и оценить возможность установки оборудования по приложенной схеме нагрузок. Установить фактические сечения, геометрию и состояние соединений; выполнить необходимые измерения и поверочные расчёты. В результате указать рассмотренные сценарии, ограничения эксплуатации, необходимость ремонта или усиления и перечень недостающих данных».

Это основа для согласования, а не универсальная программа испытаний. Перечень конструкций, методы и объём обследования уточняет исполнитель применительно к объекту и нормативным требованиям.

Визуальный осмотр и инструментальные методы: какие задачи они решают

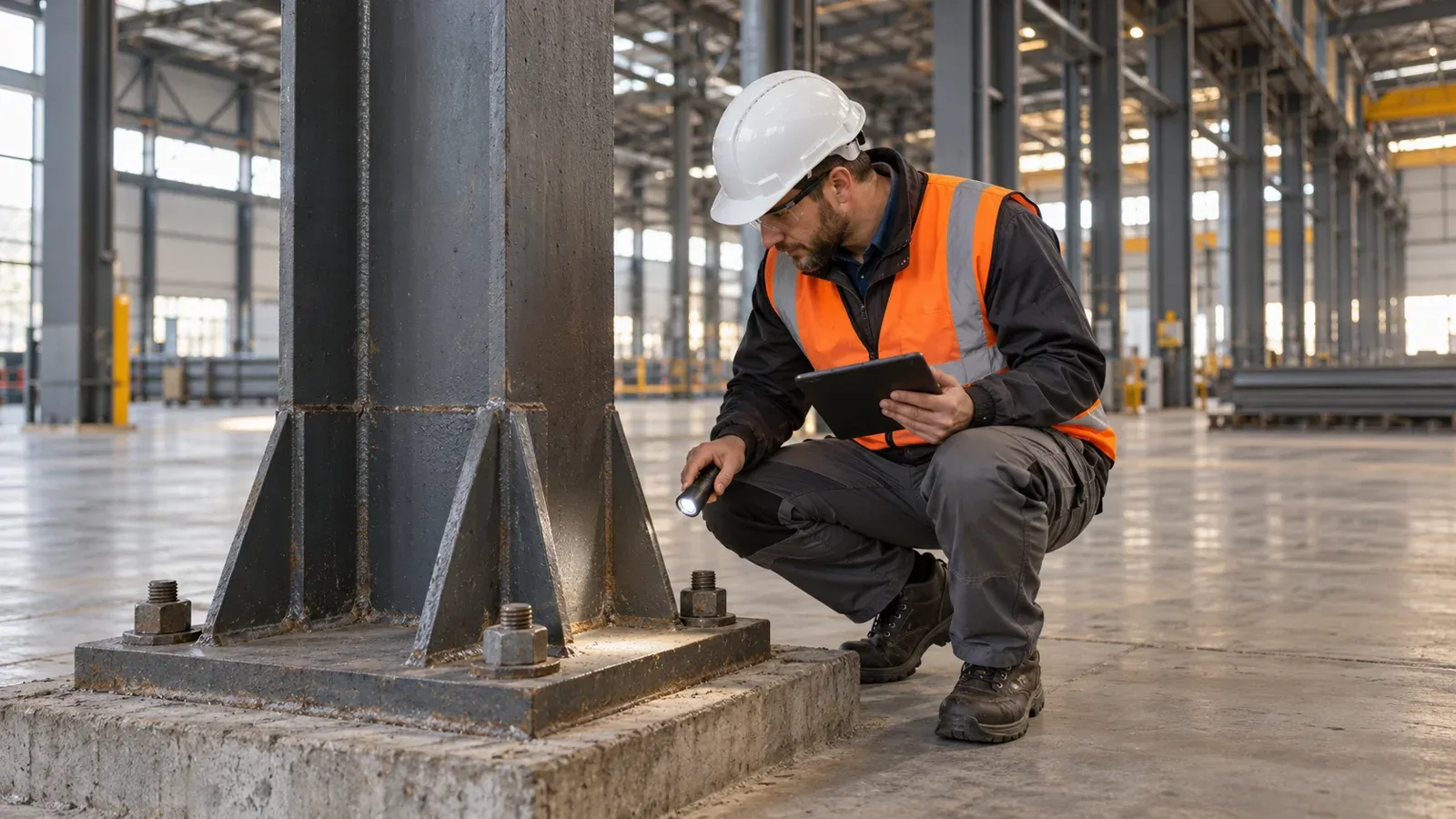

Визуальный осмотр выявляет внешние признаки: коррозию, деформации, отсутствие связей, повреждения узлов, непроектные вырезы и подвесы. Его результат — не просто фотоальбом, а схемы и ведомости с расположением, характером и параметрами дефектов. По результатам уточняют необходимость детального обследования и программу работ. ГОСТ 31937-2024

Инструментальные методы назначают под вопросы, на которые осмотр не отвечает. Не нужно включать весь набор приборов в каждое ТЗ, но необходимо понимать, какой результат даст каждая выбранная проверка.

Задача	Какой результат искать в приложении
Уточнить геометрию и деформации	Обмерная схема, точки и результаты измерений, условия съёмки
Оценить потерю сечения от коррозии	Карта толщин с привязкой точек и принятые фактические сечения
Проверить соединение	Геометрия узла, параметры крепежа или швов, протокол выбранного контроля
Уточнить свойства стали	Основание идентификации, места отбора проб и протоколы необходимых исследований

Для корродированных элементов ГОСТ требует назначать редуцированные сечения с учётом фактических повреждений. Пункт 5.3.3.13 предусматривает измерение толщины не менее чем в трёх наиболее повреждённых сечениях по длине элемента, с не менее чем тремя измерениями в каждом. Одна цифра толщины без карты точек не показывает распределение потери металла. ГОСТ 31937-2024

Нельзя подменять определение прочностных характеристик стали замером твёрдости: пункт 5.3.3.10 прямо не допускает определять предел текучести и предел прочности по косвенным характеристикам, например по твёрдости. Вид исследований зависит от имеющихся документов и программы работ. ГОСТ 31937-2024

Не назначайте и «проверку затяжки всех старых болтов» как универсальный метод. В стандарте есть ограничения контроля натяжения, в том числе для болтов, покрытых коррозией или защитным покрытием. Исполнитель должен выбрать применимую проверку соединения, а не обещать один приём для любого узла. ГОСТ 31937-2024

Детальное инструментальное обследование допускается не проводить, если условия пункта 5.1.11 выполнены и визуальных данных достаточно для поставленной задачи. Но это не превращает внешний осмотр в доказательство допустимости любой новой нагрузки. В заключении должно быть объяснено, почему выбранного объёма достаточно именно для вашего вопроса. ГОСТ 31937-2024

Что должна содержать ведомость дефектов и обмерная документация

Ведомость должна позволять найти повреждение на объекте и связать его с результатом проверки. Для приёмки удобно требовать единый код дефекта на плане, фотографии, карте измерений и в расчётной записке. Фраза «коррозия колонн» без привязки непригодна для определения мест ремонта и проверки расчётных сечений.

Рекомендуемый состав одной записи:

• код дефекта и обозначение элемента;
• оси, отметка и сторона осмотра;
• описание наблюдаемого повреждения, его границы и измеренные параметры;
• ссылки на обзорное и детальное фото;
• точки измерений, метод, дата и протокол;
• оценка влияния, ссылка на проверку и рекомендуемое действие.

Причину и наблюдение лучше разделять. «Повреждение покрытия и коррозия у базы колонны» — фиксация состояния. «Причина — длительное увлажнение» — вывод, которому нужны основания. Если причина пока не установлена, это должно оставаться открытым вопросом.

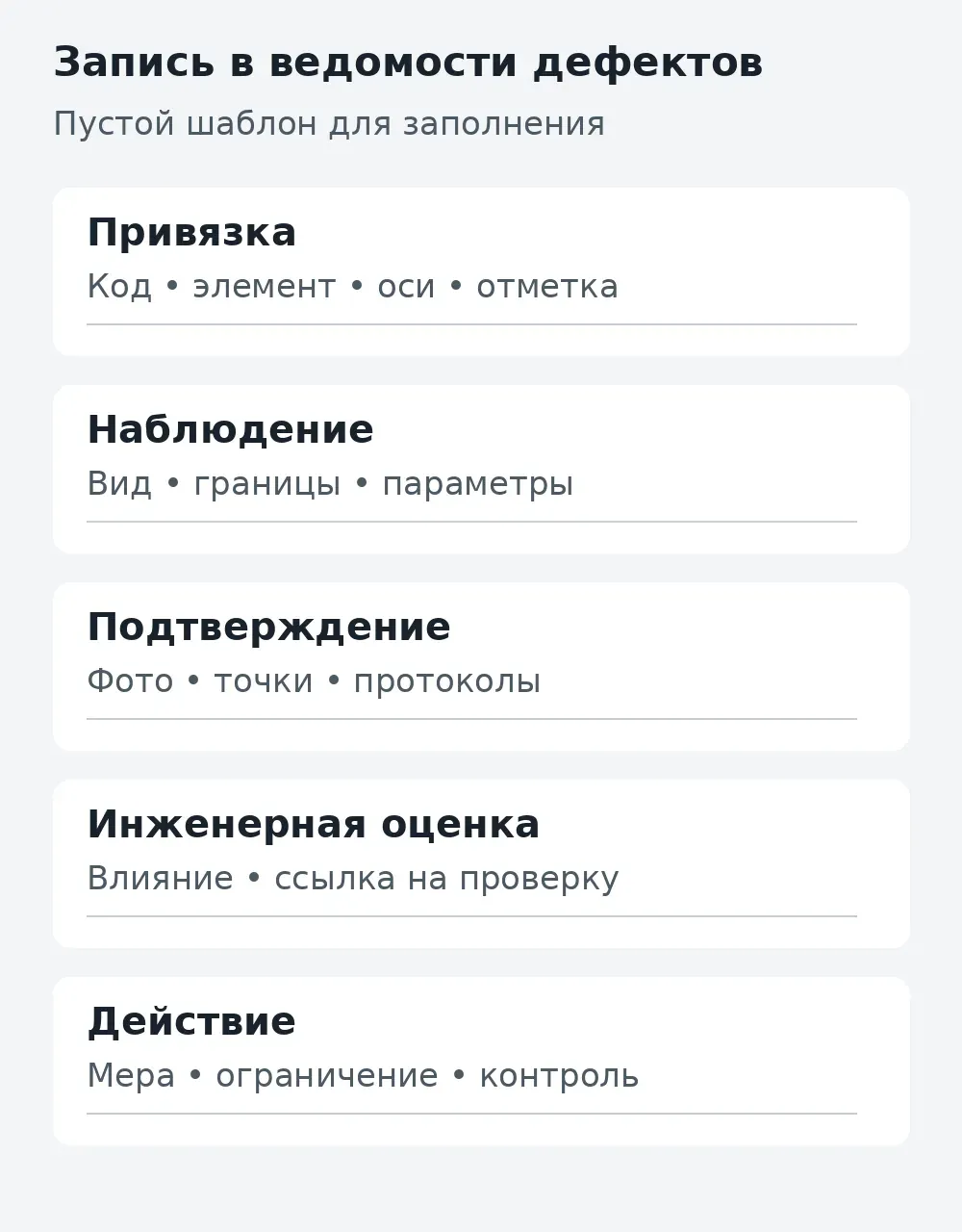

Ниже — пустой шаблон записи, а не результаты обследования вымышленного объекта.

Поле	Что заполняет исполнитель
Привязка	Код, элемент, оси, отметка, сторона
Наблюдение	Вид дефекта, границы участка, параметры с единицами
Подтверждение	Номера фото, точек измерений и протоколов
Инженерная оценка	Влияние на элемент или узел, ссылка на проверку
Действие	Ремонт, расчёт, дополнительная проверка или ограничение

Обмерная документация должна отражать фактическое расположение конструкций, сечения и узлы в согласованном объёме. Это предусмотрено пунктом 5.1.15 ГОСТ 31937-2024. При расхождении с проектом важно показать оба состояния: «по чертежу» и «по обмеру», а не молча заменить одно другим. ГОСТ 31937-2024

Отдельно проверьте ведомость основных элементов с размерами сечений и сведениями о стали, предназначенную для расчётов по пункту 5.3.3.16. Проектировщику нужны не только планы здания, но и данные о фактических соединениях, опирании и связях. ГОСТ 31937-2024

Как в заключении связываются фактическое состояние и поверочный расчёт

Для изменения нагрузки главный вопрос — что именно проверено. Расчётная модель должна быть связана с фактической геометрией, состоянием элементов и соединений, опорами и нагрузками. Детальное обследование по пункту 5.1.13 включает определение эксплуатационных воздействий, расчётной схемы и поверочный расчёт по результатам обследования. ГОСТ 31937-2024

При приёмке попросите показать:

1. Схему модели и соответствие обозначений обмерным чертежам.
2. Источник сечений и характеристик материалов, учёт повреждений.
3. Перечень действующих и новых нагрузок, их расположение и рассмотренные сочетания.
4. Проверенные элементы и соединения, определяющие результаты и критерии оценки.
5. Условия применимости выводов и вопросы, оставшиеся без ответа.

Распечатка из расчётной программы сама по себе не объясняет исходные данные. Если в ней приняты проектные толщины, а в ведомости есть коррозионная потеря сечения, попросите пояснить, где она учтена. Если на обмерной схеме отсутствует связь, а в модели она есть, это существенное расхождение, которое нельзя закрывать общей фразой о запасе прочности.

Рассмотрим пример без численных нагрузок: заказчик хочет подвесить воздуховод к существующей ферме. Полезный вывод относится к конкретным местам подвеса и заданным воздействиям; он показывает результаты проверки элементов и узлов. Формулировка «фермы работоспособны» без нового сценария не отвечает на вопрос о подвесе. Если реакции оборудования ещё не получены, заключение должно назвать этот пробел, а не считать задачу решённой.

Матрица «вопрос ТЗ → данные → проверка → вывод»

Вопрос заказчика	Цепочка подтверждения в заключении
Можно ли добавить оборудование?	Схема и воздействия → фактические элементы и узлы → поверочный расчёт → расчётное приложение → ответ для заданного размещения
Как влияет коррозия?	Карта повреждений → толщинометрия → редуцированное сечение и проверка → ведомость и расчёт → меры и ограничения
Соответствует ли каркас проекту?	Архивные чертежи → обмеры сечений и узлов → сопоставление → схема расхождений → влияние изменений
Достаточно ли данных для усиления?	Геометрия, сталь, соединения и нагрузки → проверка комплектности → реестр исходных данных → перечень переданного и недостающего
Что осталось недоступным?	Перечень закрытых зон → оценка возможностей обследования → схема ограничений → границы выводов и дальнейшие действия

Матрица — инструмент заказчика для приёмки, а не установленная ГОСТом форма. Если для вопроса нет данных или приложения, зафиксируйте конкретный пробел до подписания приёмки.

Состав отдельной расчётной задачи можно сверить на странице расчёта металлоконструкций. В договоре важно прямо определить, входит ли нужный поверочный расчёт в обследование и какие сценарии он охватывает.

Почему обследование не заменяет проект усиления

Заключение устанавливает состояние и даёт рекомендации. По пункту 5.1.18 оно включает категорию технического состояния, её обоснование, вероятные причины дефектов, необходимые рекомендации по восстановлению или усилению, дальнейшей эксплуатации и сроку очередного обследования. ГОСТ 31937-2024

Проект усиления решает другую задачу: какие элементы добавить или заменить, как соединить их с существующими конструкциями и обеспечить работу принятого решения. Запись «усилить балку накладками» ещё не задаёт сечения, узлы и порядок выполнения работ. Не следует запускать изготовление и монтаж по такой рекомендации без необходимой проектной проработки.

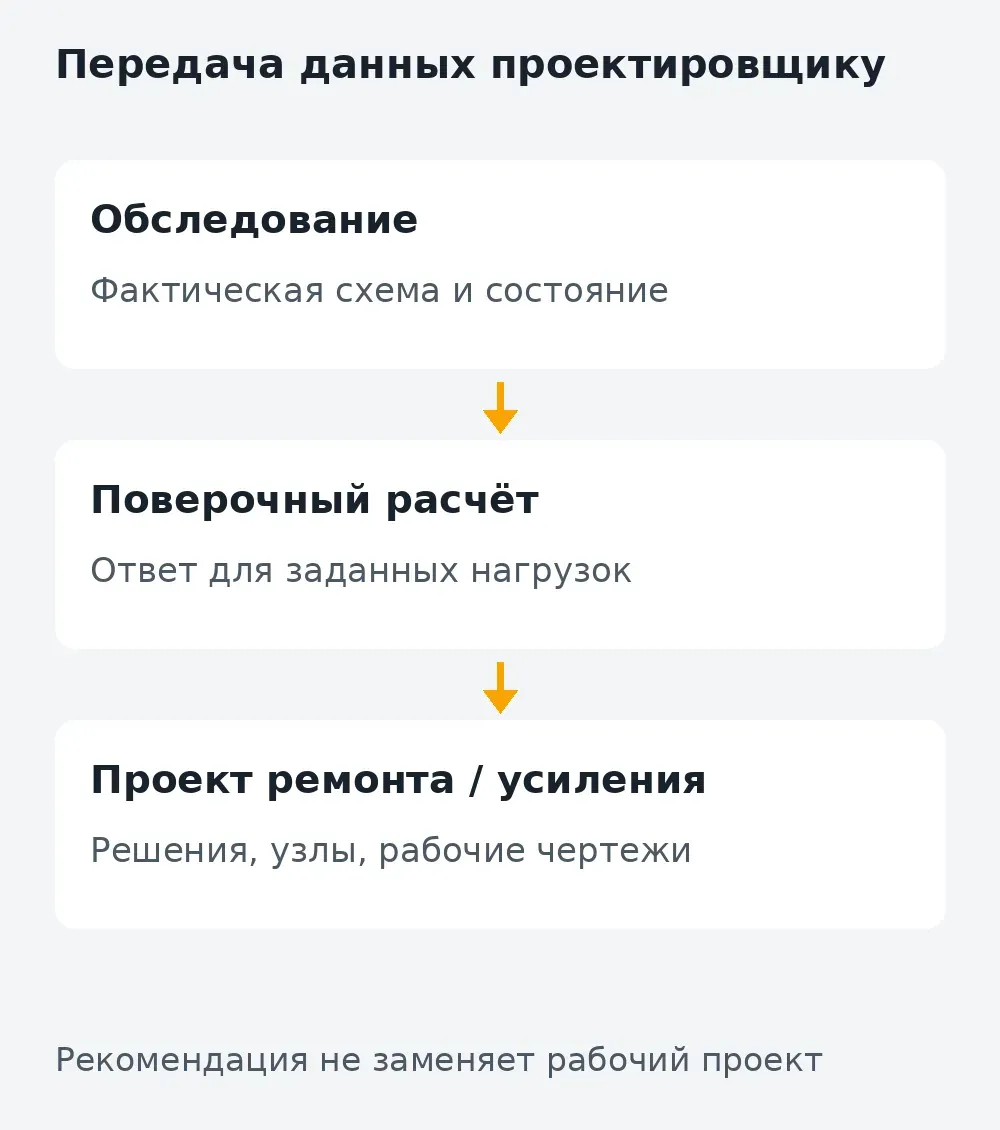

Для планирования разделите результаты: обследование даёт фактические данные; поверочный расчёт обосновывает вывод для согласованных воздействий; проект определяет решение ремонта или усиления. Эти работы могут входить в один договор, но их состав и выдаваемые документы нужно перечислить отдельно. Рекомендации нельзя считать готовыми КМ или КМД только потому, что в отчёте есть эскиз.

Чек-лист приёмки заключения и передачи данных проектировщику

Проверяйте комплект по ТЗ и реестру приложений, а не по толщине отчёта. Удобно пройти один выбранный дефект от плана до вывода, затем один сценарий нагрузки от задания до расчётного результата.

• Объект, обследованная зона и цель однозначно определены.
• Есть даты обследования, список исходных документов и описание применённых методов.
• План, ведомости, фото и протоколы используют согласованные обозначения.
• Расхождения проекта и фактического исполнения выделены.
• Расчёт отвечает на заданные вопросы и учитывает установленные повреждения.
• Категория состояния обоснована, рекомендации относятся к конкретным конструкциям.
• Необследованные участки показаны; ограничения не спрятаны в общей сноске.
• Указаны дальнейшие действия и срок следующего обследования.

Если части конструкций нельзя присвоить категорию из-за отсутствия доступа или исключения из объёма работ, пункт 5.1.18 требует присваивать категорию только обследованным конструкциям, а не объекту в целом. Недоступность — не подтверждение исправности. ГОСТ 31937-2024

Проектировщику передайте заключение со всеми приложениями, обмеры, ведомость элементов, дефекты, протоколы исследований, нагрузки и расчётную записку. Редактируемые чертежи и расчётные модели, если они нужны, лучше включить в договорную выдачу заранее. Приёмка закончена тогда, когда понятны и полученные ответы, и перечень задач следующего этапа.

Частые вопросы

Достаточно ли старого проекта и фотографий?

Для первичной оценки состава работ они полезны. Для окончательного вывода нужно установить соответствие документов фактическим конструкциям и достаточность данных для задачи. Фотографии не подтверждают автоматически толщину металла, состояние закрытого узла или свойства стали.

Можно ли менять оборудование без проверки нагрузки?

Не принимайте решение только по совпадению массы старого и нового агрегата. Запросите воздействия на опоры, динамику и схему установки; сопоставьте их с ранее проверенным сценарием. Если он меняется или не подтверждён, нужна соответствующая инженерная проверка.

Входит ли проект усиления в заключение обследования?

Не автоматически. Рекомендации по усилению могут быть частью заключения, а проектные решения, расчёт усиленного состояния и рабочие чертежи — отдельным результатом. Проверьте перечень выдачи в договоре.

Что делать, если доступа к части элементов нет?

Показать эти участки в программе и отчёте, организовать согласованный дополнительный доступ либо определить допустимые методы исследования. До получения достаточных данных нельзя распространять положительный вывод на непроверенную часть. ГОСТ 31937-2024

Какие документы нужны для подготовки предложения?

Адрес и назначение объекта, план обследуемой зоны, доступные КМ/КМД и прежние заключения, описание изменений или дефектов, фотографии и условия доступа. Для нового оборудования добавьте схему размещения и данные о воздействиях на конструкции.
